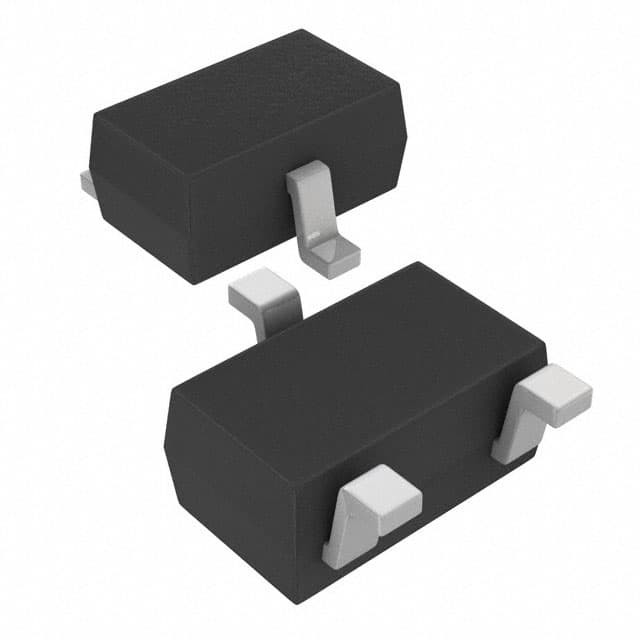

TCM809RVLB713 IC SUPERVISOR 1 CANAL SC70-3 Tecnologia de microchip
| Marca | Microchip Technology |
|---|---|
| Número do modelo | TCM809RVLB713 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo | Restauração simples/Poder-na restauração | Número de tensões monitoradas | 1 |
|---|---|---|---|
| Tensão - ponto inicial | 2.63V | Produção | Push pull, totem |
| Reiniciar | Ponto baixo ativo | Intervalo da restauração | mínimo 140ms |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | SC-70, SOT-323 | Pacote de dispositivos do fornecedor | SC-70-3 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| TCM809RVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809TVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809LVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809SVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809ZVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810MVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810LVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-290E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-290E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-270E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810TVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809JVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP121T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810SVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM809MVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810JVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810RVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| TCM810ZVLB713 | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-195I/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-300E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP112T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-450E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-315E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP102T-240E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP103T-475E/LB | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-270E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-300E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP111T-315E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-240E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 | |
| MCP131T-270E/LBVAO | IC SUPERVISOR 1 CHANNEL SC70-3 |
Descrição de produto
Detalhes do produto
Descrição geral
O TCM809 e o TCM810 são circuitos de supervisão de sistema econômicos projetados para monitorar o VDD em sistemas digitais e fornecer um sinal de redefinição para o processador host, quando necessário.Não são necessários componentes externos.
Características
• Monitor VDD de precisão para fontes de tensão nominal do sistema de 2,5V, 3,0V, 3,3V, 5,0V• Período mínimo de desligamento de 140 ms
• RESET Saída para VDD = 1,0 V (TCM809)
• Baixa corrente de alimentação, 9 μA (normalmente)
• Imunidade transitória da DVD
• Pequenos pacotes SC-70 e SOT-23B de 3 pinos
• Sem componentes externos
• Saída de SET Push-Pull RESET
• Intervalo de temperatura:
- Industrial, SC-70 (E): -40°C a +85°C
- Estendido, SOT-23, SC-70 (V): -40°C a +125°C
Aplicações
• Computadores• Sistemas embutidos
• Equipamentos movidos a bateria
• Monitoramento da fonte de alimentação dos microcontroladores críticos
• Automóveis
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Tecnologia de microchip |
| Categoria de produtos | Supervisores |
| Série | - |
| Tipo | Reinicialização simples/Reinicialização de ligar |
| Embalagem | Embalagens alternativas |
| Peso unitário | 0.000219 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | SC-70, SOT-323 |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Atividade de puxa-puxa |
| Embalagem do produto do fornecedor | SC-70-3 |
| Produção | Push-Pull, Totem Pole |
| Reiniciar | Baixo ativo |
| Relais de monitorização de tensão | 1 |
| Reiniciar o Timeout | 140 ms Mínimo |
| Limite de tensão | 2.63V |
| Pd-Disposição de Potência | 174 mW |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 9 uA |
| Bateria de reserva de comutação | Não há apoio |
| Voltagem de alimentação máxima | 5.5 V |
| Voltagem de alimentação-min | 1 V |
| Embalagem | SC-70-3 |
| Temporiadores de cães de guarda | Sem cão de guarda |
| Voltagem limite | 2.5 V 3 V 3.3 V 5 V |
| Monitorização de entradas | 1 Input |
| Reinicialização manual | Não há redefinição manual |
| Sinais habilitados por chip | Não habilitado |
| Detecção de falhas de alimentação | - Não, não. |
| Reiniciar o tempo de atraso | 560 ms |
| Limite de sobrevoltagem | 2.66 V |
| Limite de baixa tensão | 2.59 V |
Descrições
Supervisor Push-Pull, Totem Pole 1 Canal SC-70-3
Supervisor do processador 2.63V 1 baixo ativo/push-pull 3-pin SC-70 T/R
Circuitos de supervisão Microprocessador 2.63V
