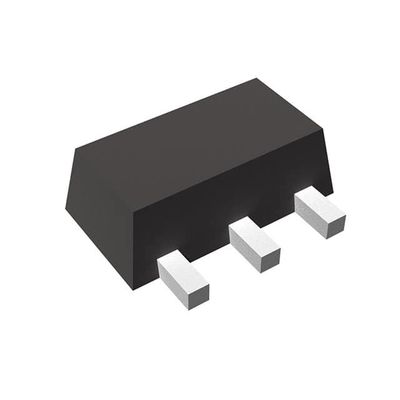

R3111H271A-T1-FE IC SUPERVISOR 1 CANAL SOT89-3 Nisshinbo Micro Devices Inc.

OUTLINE

A série R3111x são circuitos integrados de detecção de tensão baseados em CMOS com alta precisão de limiar de detecção e corrente de alimentação ultra-baixa,que pode ser operado a uma tensão extremamente baixa e é usado para redefinir o sistema como exemploCada um destes circuitos integrados é constituído por uma unidade de referência de tensão, um comparador, resistências para a fixação do limiar do detector, um condutor de saída e um circuito de histerese.O limiar do detector é fixado internamente com alta precisão e não requer qualquer ajustamento.
São disponíveis três tipos de saída, Nch tipo de descarga aberta, Nch tipo de descarga aberta e CMOS tipo.e pode ser alimentado por uma única bateria.
Seis tipos de pacotes, TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB e SON1612-6 estão disponíveis.

Características

• Corrente de alimentação: tipo 0,8μA (VDD=1,5V)
• Faixa de tensão de funcionamento0.7V a 10.0V (Topt=25°C)
• Limite de detecção0.9V a 6.0V
• Limite de detecção de precisão ± 2,0%
• Coeficiente de desvio de temperatura do limiar do detector............ Tipo ± 100 ppm/°C
• Tipos de saída: Nch Open Drain L, Nch Open Drain H e CMOS
• Pacotes..........................................................TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB, SON1612-6 (em inglês)

Aplicações

• Reinicialização do circuito da CPU e da lógica
• Verificador de bateria
• Comparador de janelas
• Circuito de formação de ondas
• Circuito de reserva da bateria
• Detector de falha de energia
