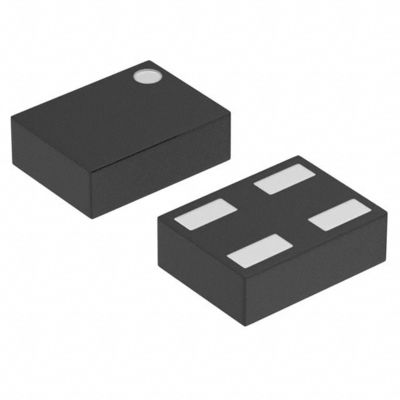

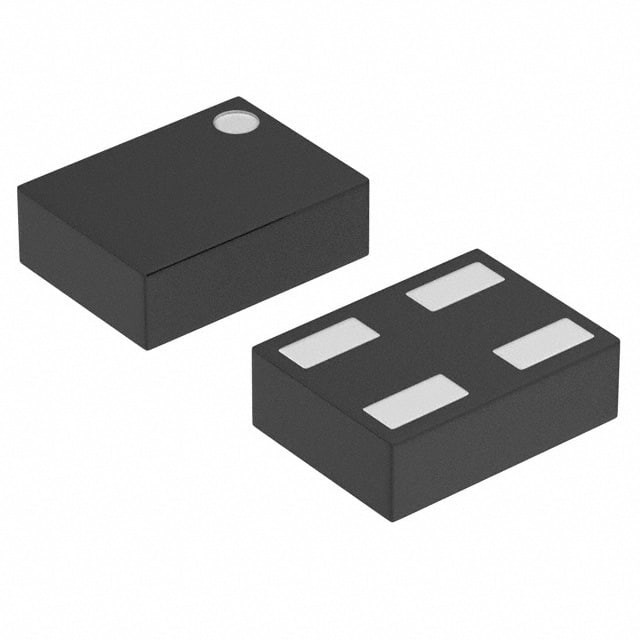

XC6119C25A7R-G IC SUPERVISOR 1 CANAL 4USPN Torex Semiconductor Ltd

■ DESCRIÇÃO GERAL

A série XC6118 é um detector de voltagem de baixo consumo de energia com alta precisão de detecção, fabricado utilizando processos CMOS e tecnologias de corte a laser.Uma vez que o pin do sensor está separado do pin de alimentaçãoO XC6118 pode manter o estado de detecção mesmo quando a tensão da fonte de alimentação monitorizada cai para 0V.um tempo de atraso de liberação pode ser ajustado pelo condensador externo ligado ao pin CdO pin VOUT está disponível em configurações de saída de drenagem aberta CMOS e N-channel.

■ Características

Alta precisão: ± 2% (Tensão de detecção: 1,5 V)
:± 30mV(Tensão de detecção < 1,5V)
Baixo consumo de energia: 0,4μ A (Detecção, VIN=1,0V) (TYP.)
: 0,8μ A ((Release, VIN=1,0V) ((TYP))
Distância de detecção da tensão: 0,8 V 5,0 V (crescimentos de 0,1 V)
Faixa de tensão de funcionamento: 1,0 V 6,0 V
Características de temperatura: ± 100 ppm/°C (TYP.)
Configuração de saída: CMOS, N-canal de escoamento aberto
Intervalo de temperatura de funcionamento: -40°C ≈ +85°C
Pin de sentido separado: separação da fonte de alimentação
Tempo de atraso incorporado: tempo de atraso de liberação ajustável
Pacotes: USP-4, SOT-25

■ Aplicações

Circuito de reinicialização do microprocessador
Monitores de tensão de carga
Circuitos de comutação de reserva de bateria de memória
Circuitos de detecção de falhas de alimentação
