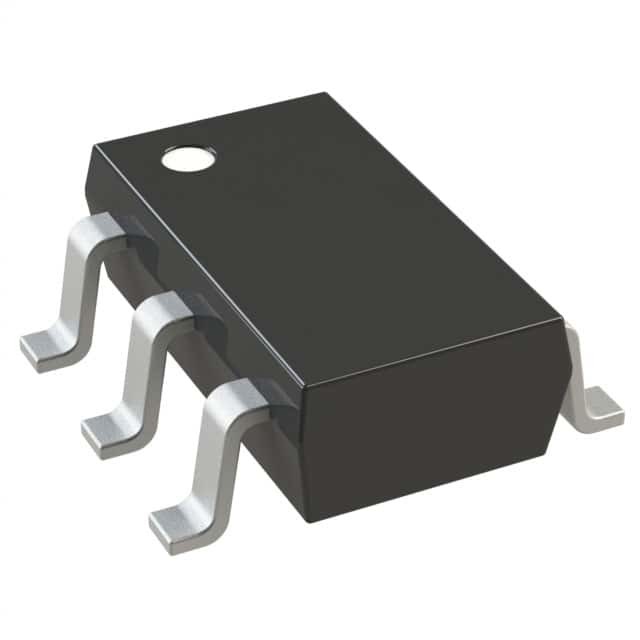

ADM6316DZ26ARJZ-R7 IC SUPERVISOR 1 CANAL SOT23-5 Dispositivos analógicos Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | ADM6316DZ26ARJZ-R7 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo | Restauração simples/Poder-na restauração | Número de tensões monitoradas | 1 |
|---|---|---|---|
| Tensão - ponto inicial | 2.63V | Produção | Push pull, totem |
| Reiniciar | Ponto baixo ativo | Intervalo da restauração | 1.12s Mínimo |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | SC-74A, SOT-753 | Pacote de dispositivos do fornecedor | SOT-23-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| ADM6316DZ26ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823SYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8323WCC29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D331ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6316AY29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CZ28ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ31ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825SYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY31ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ27ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825LYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319B25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC26ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAY30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WAY27ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823VYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8323WCC46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D131ARJZ1R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6318BX49ARJZ-R7 | ADM6318BX49ARJZ-R7 | |
| ADM6322C29ARJZ-RL7 | WATCHDOG SUPERVISOR MR. IC. | |
| ADM823TYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6322C46ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320BX45ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320BX33ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY31ARJZ-R7 | ADM6320CY31ARJZ-R7 | |
| ADM6318CY29ARJZ-R7 | ADM6318CY29ARJZ-R7 | |
| ADM6316CW25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316AZ29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316AY27ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823LYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C46ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D331ARJZ1R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6316BX30ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C29ARJZ-RL7 | IC SUPERVISOR MANUAL RST SOT23-5 | |
| ADM6319B31ARJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY30ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825TYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC31ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAX30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WBX3NARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCY29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WC46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCZ29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WDZ30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WBX30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8318WCY46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8319WB31ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823RYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823SYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823TYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823WYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WAW30ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WCA29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6305D3ARJZ-RL7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D330ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D131ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D346ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6305D3ARJZ1-RL7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM823RYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WBX46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CX29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CZ29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321BZ25ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WAH29ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823MYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316BX46ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825RYRJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY26ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM824SYRJZ-REEL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM824LYRJZ-REEL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ26ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321AY43ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8322WB26ARJZRL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8320WCZ33ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8321WCY46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8324WCA46ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM8316WDW49ARJZR7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6823ZYRJZ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6306D329ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6306D344ARJZ-R7 | IC SUPERVISOR 2 CHANNEL SOT23-5 | |
| ADM6320CY29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823RYRJ-R7 | IC SUPERVISOR W/RESET SOT23-5 | |
| ADM823SYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823TYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825MYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6322C46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6321CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6320CW33ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6319C29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CZ28ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6318CY45ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY29ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316CY46ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316DZ31ARJ-RL7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM823LYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825LYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825RYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825SYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM825TYRJ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 | |
| ADM6316BX32ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23 | |
| ADM6321AX29ARJZ-R7 | IC SUPERVISOR 1 CHANNEL SOT23-5 |
Descrição de produto
Detalhes do produto
Descrição geral
O ADM6316/ADM6317/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322 são circuitos de supervisão que monitoram os níveis de tensão da fonte de alimentação e a integridade da execução de código em sistemas baseados em microprocessadores.Além de fornecer sinais de redefinição de energia, um temporizador de vigilância no chip pode redefinir o microprocessador se ele não conseguir estroboscópio dentro de um período de tempo de espera pré-definido.Um sinal de redefinição também pode ser afirmado por um botão de pressão externo através de uma entrada de redefinição manualOs sete dispositivos apresentam diferentes combinações de entrada de vigilância, entrada de redefinição manual e configuração do estágio de saída, conforme mostrado na Tabela 1.
Características
26 opções de limiar de reinicialização2.5 V a 5 V em incrementos de 100 mV
4 opções de reset timeout
1 ms, 20 ms, 140 ms e 1120 ms (mínimo)
4 opções de timeout para cães de guarda
6.3 ms, 102 ms, 1600 ms e 25,6 sec (típico)
Entrada de redefinição manual
Reinicie os estágios de saída
Push-pull ativo baixo
Baixo ativo de escoamento aberto
Push-pull ativo alto
Baixo consumo de energia: 5 μA
Saída de redefinição garantida válida para VCC = 1 V
Imunidade contra falhas de alimentação
Especificado no intervalo de temperatura industrial
Pacote SOT-23 de 5 chumbo
Aplicações
Sistemas de microprocessadores
Computadores
Controladores
Instrumentos inteligentes
Equipamento portátil
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Supervisores |
| Série | ADM6316 |
| Tipo | Reinicialização simples/Reinicialização de ligar |
| Embalagem | Embalagens alternativas |
| Peso unitário | 0.001058 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | SC-74A, SOT-753 |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Empurrar-Remover |
| Embalagem do produto do fornecedor | SOT-23-5 |
| Produção | Push-Pull, Totem Pole |
| Reiniciar | Baixo ativo |
| Relais de monitorização de tensão | 1 |
| Reiniciar o Timeout | 1.12 s Mínimo |
| Limite de tensão | 2.63V |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 20 uA |
| Bateria de reserva de comutação | Não há apoio |
| Voltagem de alimentação máxima | 5.5 V |
| Voltagem de alimentação-min | 1 V |
| Embalagem | SOT-23-5 |
| Temporiadores de cães de guarda | Cão de guarda |
| Voltagem limite | 2.5 V a 5 V |
| Monitorização de entradas | 1 Input |
| Reinicialização manual | Reinicialização manual |
| Sinais habilitados por chip | Não habilitado |
| Detecção de falhas de alimentação | - Não, não. |
| Reiniciar o tempo de atraso | 2240 ms |
| Limite de sobrevoltagem | 2.669 V |
| Limite de baixa tensão | 2.591 V |
| Parte do fabricante | Descrição | Fabricante | Comparação |
| A partir de 1 de janeiro de 2016, a taxa de produção de carvão será de RW. Circuitos de energia |
CKT, PDSO5, ROHS COMPLITANT, MO-178AA, SOT-23, 5 PIN | Rochester Electronics LLC | A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 2 do artigo 4.o do Regulamento (UE) n.o 1095/2012. |
| ADM6316DZ26ARJ-RL7 Circuitos de energia |
GERENCIAMENTO DE APREENTAÇÃO DE PODER DE 1 CANAL CKT, PDSO5, MO-178AA, SOT-23, 5 PIN | Rochester Electronics LLC | A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 2 do artigo 4.o do Regulamento (CE) n.o 765/2008. |
| ADM6316DZ26ARJ-RL Circuitos de energia |
IC 1 CANAL GESTÃO DE APREENTAÇÃO DE PODER CKT, PDSO5, MO-178AA, SOT-23, 5 PIN, Circuito de Gestão de Energia | Analog Devices Inc. | A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do presente regulamento. |
Descrições
Supervisor Push-Pull, Totem Pole 1 Canal SOT-23-5
Supervisor do processador 2.63V 1 baixo ativo/push-pull 5-pin SOT-23 T/R
Circuitos de supervisão vigilância w/ MR IC
