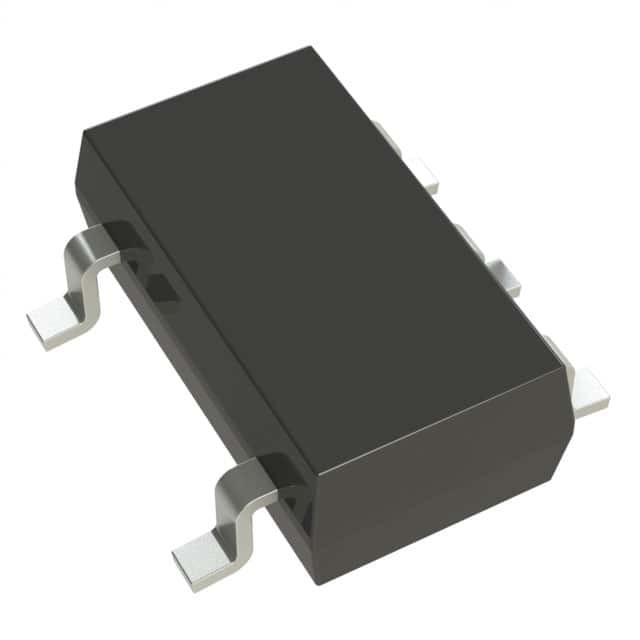

MIC2774N-31YM5-TR IC SUPERVISOR 2 CANAL SOT23-5 Tecnologia de microchip

Descrição geral

O MIC2774 é um supervisor de fonte de alimentação dupla que fornece monitoramento de baixa tensão, capacidade de reinicialização manual e geração de reinicialização de energia em um pacote SOT-23 compacto de 5 pinos.As características incluem dois detectores de baixa tensão, um fixo e um ajustável, e uma escolha de saídas de redefinição. Um detector de baixa tensão compara o VDD com um limiar fixo. Dez limiares programados de fábrica estão disponíveis. O segundo,A entrada ajustável pelo utilizador é comparada com uma referência de 300 mVEsta baixa tensão de referência permite a monitorização de tensões inferiores às suportadas pelos ICs de supervisão anteriores.

Características

• Monitora duas fontes de alimentação independentes para condições de baixa tensão
• Uma entrada fixa e outra ajustável pelo utilizador
• Escolha de dez limiares programados em fábrica
• A entrada ajustável pode monitorizar fontes de energia tão baixas como 0,3 V
• Gerar pulso de reinicialização de 140 ms (min.)
• Introdução de redefinição manual
• Escolha de saídas de redefinição ativa-alta, ativa-baixa ou de saída ativa-baixa aberta
• As entradas podem ser puxadas acima do VDD (7V abs. max.)
• saída RST válida até 1,2 V
• Corrente de alimentação ultra-baixa, 3,5 μA tipicamente
• Rejeita transientes de entrada curtos
• Pacote SOT-23 de 5 pinos IttyBittyTM
• Atualização compatível com pin para MAX6306/09/12

Aplicações

• Processador de monitorização ASIC ou FPGA núcleo e voltagens de E/S
• PDAs, computadores portáteis
• Controladores incorporados
• Sistemas de telecomunicações
• Fornecimentos de energia
• Sistemas sem fios/celulares
• Hardware de rede
