STM795SM6F IC SUPERVISOR 1 CANAL 8SO STMmicroelectronics

RESUMO DESCRIPÇÃO

Os Supervisores STM690/704/795/802/804/805/806 são dispositivos autónomos que fornecem funções de supervisão de microprocessadores com a capacidade de não-volatização e proteção de gravação da LPSRAM externa.Uma referência de tensão de precisão e um comparador monitorizam a entrada VCC para uma condição fora de tolerânciaQuando ocorre uma condição VCC inválida, a saída de reinicialização (RST) é forçada a baixar (ou a aumentar no caso de RST).Estes dispositivos também oferecem um temporizador de vigilância (exceto para STM704/795/806) bem como um comparador de falha de energia (exceto para STM795) para fornecer ao sistema um alerta precoce de falha iminente de energia.

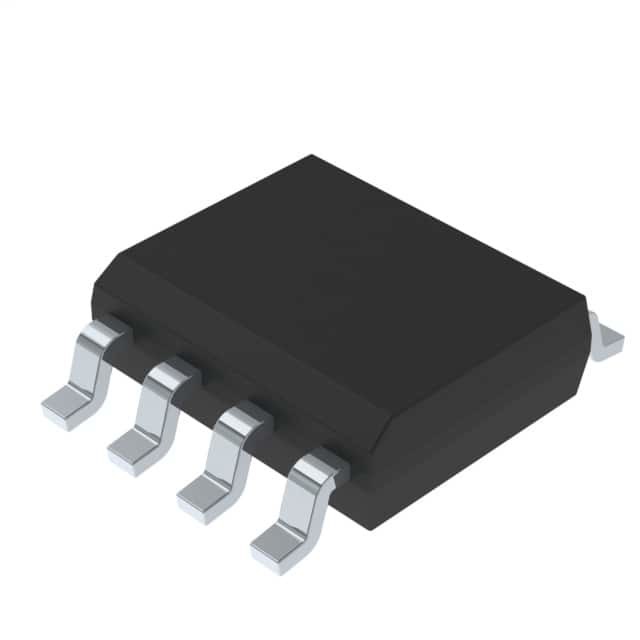

Estes dispositivos estão disponíveis num pacote SOIC padrão de 8 pinos ou num pacote TSSOP de 8 pinos, que economiza espaço.

RESUMO DAS Características

■ RST ou RST OUTPUTS
■ NVRAM SUPERVISOR PARA LPSRAM EXTERNOS
■ GATING com chip (apenas STM795) PARA LPSRAM EXTERNO (7ns max PROP DELAY)
■ INTRODUÇÃO de reinicialização manual (PRESS-BUTTON)
■ 200 ms (TYP)
■ TEMPORADOR DE CÃO DE Vigilância - 1,6 segundos (TYP)
■ ACTUALIZADOR de bateria automático
■ BAIXO ACORRENTE DE Alimentamento de Bateria - 0,4 μA (TYP)
■ COMPARADOR DE POURA-FALHA (PFI/PFO)
■ Corrente de alimentação baixa - 40μA (TYP)
■ RST garantida (RST) DECLARAÇÃO DO VCC = 1,0 V
■ TEMPERATURA DE OPERAÇÃO: de 40°C a 85°C (classe industrial)
