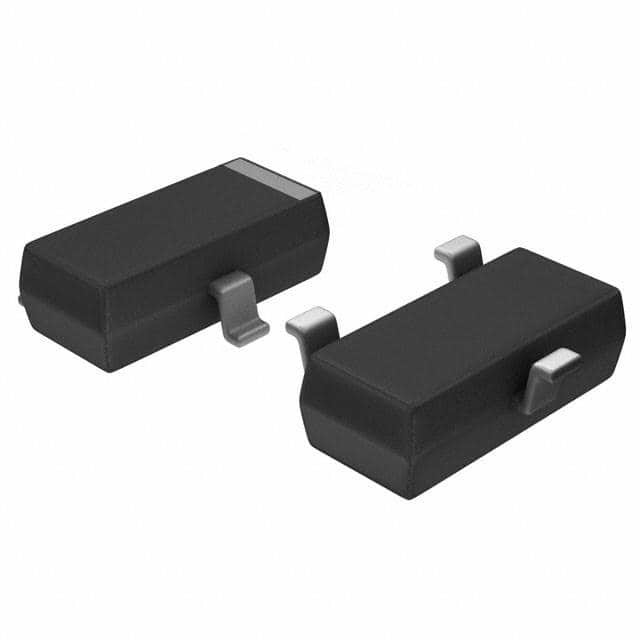

RT9818C-29GV IC SUPERVISOR 1 CANAL SOT23-3 Richtek EUA Inc.

Descrição geral

O RT9811 é um detector de tensão de micro-potência com entrada de redefinição manual sem falhas que monitora o nível de tensão da fonte de alimentação para microprocessadores (μP) ou sistemas digitais.Proporciona níveis limiares fixos internamente com 0.1V por passo variando de 1,5V a 5V, que abrange a maioria das aplicações digitais.
O RT9811 desempenha a função de supervisão, enviando um sinal de reinicialização sempre que a tensão do VDD cair abaixo de um nível de limiar pré-estabelecido.Este sinal de reinicialização irá durar todo o período antes de VDD recuperarUma vez que o VDD se recupere, cruzando o nível de limiar, o sinal de reinicialização será liberado após um certo tempo de atraso.Para puxar o sinal de reinicialização manualmente, basta puxar a entrada de redefinição manual (MR) abaixo do nível VIL especificado.

Características

• Limite fixado internamente de 1,5 V a 5 V em passo de 0,1 V
• ± 2% de precisão
• Baixa corrente de alimentação 2,5 μA
• Não são necessários componentes externos
• Reinicialização rápida dentro de 20 μS
• Retardo de recuperação integrado 400 ms
• Imunidade de falha de 100 ns da entrada de reinicialização manual
• Baixa tensão de alimentação funcional 0,9 V
• Pequeno pacote SOT-25 de 4 pinos

Aplicações

• Computadores
• Controladores
• Instrumentos inteligentes
• Monitorização da potência crítica μP e μC
• Equipamento portátil/acionado por bateria
