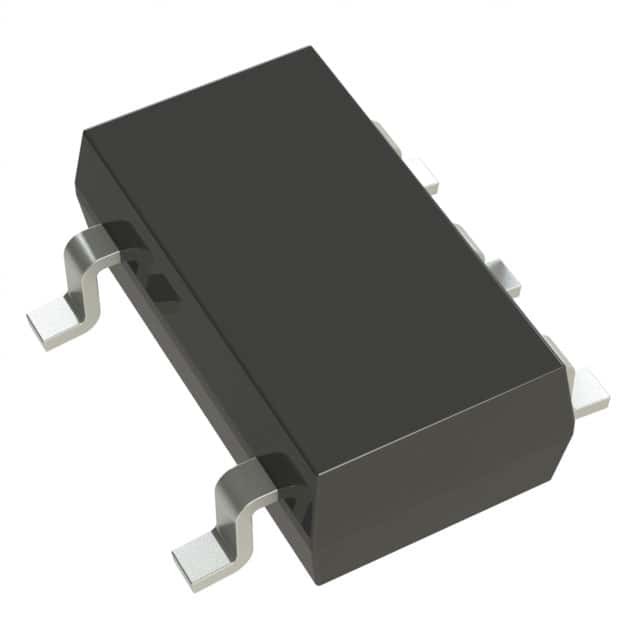

LMC7101BYM5-TR IC OPAMP GP 1 CIRCUITO SOT23-5 Tecnologia de microchip

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo do amplificador | Propósito geral | Número de circuitos | 1 |
---|---|---|---|
Tipo de saída | Trilho-à-trilho | Taxa de giro | 0.3V/µs |
Produto da largura de banda do ganho | 500 quilohertz | -3db de largura de banda | - |
Atual - polarização entrada | 1 pA | Tensão - offset entrado | µV 110 |
Atual - fonte | 800µA | Atual - saída/canal | 300 miliampères |
Tensão - período da fonte (minuto) | 2,7 V | Tensão - período da fonte (máximo) | 12 V |
Temperatura de funcionamento | -40°C ~ 85°C | Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | SC-74A, SOT-753 | Pacote de dispositivos do fornecedor | SOT-23-5 |
Part Number | Description | |
---|---|---|
LMC7101BYM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC6211YM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC7300YM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
LMC7101AYM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC7111YM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC6211BM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC7300BM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
LMC7101AIM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
LMC7101BIM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC7111BM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC910BM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC911BM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC912BM5-TR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
MIC913BM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC914BM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC910YM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC911YM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC912YM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC913YM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
MIC914YM5-TR | IC OPAMP VFB 1 CIRCUIT SOT23-5 |
Detalhes do produto
Descrição
O LMC7101 é um amplificador operacional de alto desempenho, de baixa potência e compatível com o LMC7101 da National Semiconductor.Possui desempenho de entrada e saída de trilho para trilho no pacote IttyBitty SOT-23-5.
O LMC7101 é um amplificador de largura de banda de ganho de 500 kHz projetado para operar de fontes de alimentação de ponta única de 2,7V a 12V com desempenho garantido em tensões de alimentação de 2,7V, 3V, 5V e 12V.
Este intervalo de modo comum de entrada do amplificador operacional inclui a terra e estende-se 300 mV para além dos carris de alimentação.
Características
• Pacote SOT-23-5 de pequena dimensão
• Performance garantida de 2,7 V, 3 V, 5 V e 12 V
• Largura de banda de ganho de 500 kHz
• 0,01% de distorção harmónica total a 10 kHz (5 V, 2 kΩ)
• corrente de alimentação típica de 0,5 mA a 5 V
Aplicações
• Comunicações móveis, telefones celulares, pager
• Instrumentação a bateria
• PCMCIA, USB
• Computadores portáteis e PDA
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Tecnologia de microchip |
Categoria de produtos | Amplificador de instrumentos |
Fabricante | Microchip |
Categoria de produtos | Amplificadores operacionais - amplificadores operacionais |
RoHS | Detalhes |
Estilo de montagem | SMD/SMT |
Embalagem | SOT-23-5 |
Número de canais | 1 Canal |
GBP-Gain-Bandwidth-Product | 500 kHz |
Taxa de transferência de capital | 0.4 V/us |
CMRR-Common-Mode-Rejection-Ratio | 50 dB |
Ib-Input-Bias-Current | 64 pA |
Voltagem de entrada-desligação | 9 mV |
Corrente de abastecimento operacional | 1.71 mA |
Temperatura máxima de funcionamento | + 85 C |
Temperatura mínima de funcionamento | - 40 C. |
Desligamento | Não desligar |
Embalagem | Reel |
Tipo de amplificador | Amplificador operacional |
Marca | Tecnologia de microchip / Micrel |
em-Voltão de entrada-Densidade de ruído | 37 nV/hertz quadrado |
Tipo de entrada | Ferrovia para Ferrovia |
Tipo de saída | Ferrovia para Ferrovia |
Produto | Amplificadores operacionais |
Parte-#-Aliases | LMC7101BYM5 TR |
Peso unitário | 0.001058 onças |
