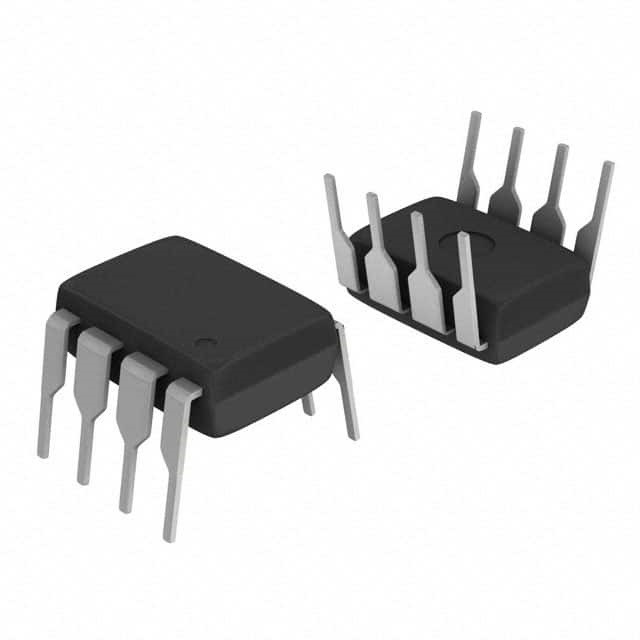

MERGULHO IC ampère OP de Multiscene 8, 2 microplaqueta do amplificador de potência do CIRCUITO LM358P

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo do amplificador | Uso geral | Número de circuitos | 2 |
---|---|---|---|
Tipo da saída | - | Taxa de giro | 0.3V/µs |
Produto da largura de banda do ganho | 700 quilohertz | -3db de largura de banda | - |
Atual - polarização entrada | nA 20 | Tensão - offset entrado | 3 milivolt |
Atual - fonte | 500µA (canais x2) | Atual - saída/canal | 40 miliampères |
Tensão - período da fonte (minuto) | 3 V | Tensão - período da fonte (máximo) | 30 V |
Temperatura de funcionamento | 0°C ~ 70°C (TA) | Montando o tipo | Através do furo |
Pacote/caso | 8-DIP (0,300", 7.62mm) | Pacote do dispositivo do fornecedor | 8-PDIP |
Destacar | Multiscene IC ampère OP,8 MERGULHO IC AMPÈRE OP,Microplaqueta do amplificador de potência de LM358P |
CIRCUITO 8DIP Texas Instruments do GP 2 de LM358P IC OPAMP
Detalhes do produto
Descrição de LM358P
Estes circuitos consistem em dois independente, ganho alto, internamente frequência compensada que foram projetados especificamente se operar de uma única fonte de alimentação sobre uma vasta gama de tensões. O dreno da fonte da baixa potência é independente da magnitude da tensão de fonte de alimentação.
As áreas de aplicação incluem os amplificadores do transdutor, os blocos do ganho da C.C. e todos os circuitos op-ampère convencionais que agora podem mais facilmente ser executados em únicos sistemas da fonte de alimentação. Por exemplo, estes circuitos podem diretamente ser fornecidos com o +5V padrão que é usado em sistemas de lógica e fornecerão facilmente a eletrônica exigida da relação sem exigir nenhuma fonte de alimentação adicional. No modo linear a escala da tensão do comum-modo da entrada inclui a terra e a tensão da saída pode igualmente balançar para moer, mesmo que operado somente de uma única tensão de fonte de alimentação.
LM358P caracteriza
■Internamente a frequência compensou
■Grande ganho da tensão de C.C.: 100DB
■Largura de banda larga (ganho da unidade): 1.1MHZ (a temperatura compensou)
■Baixa fonte mesma Current/OP (500µA) essencialmente independente da tensão de fonte
■Corrente diagonal entrada ponto baixo: 20NA (a temperatura compensou)
■O ponto baixo entrou a tensão deslocada: 2MV
■Corrente deslocada entrada ponto baixo: 2NA
■A escala entrada da tensão do Comum-modo inclui à terra
■Igual diferencial da escala de tensão entrada à tensão de fonte de alimentação
■Grande balanço 0v da tensão da saída a (VCC - 1.5V)
Aplicações de LM358P
• A indução da C.A., escovou C.C., C.C. sem escova, ímã de alta tensão, de baixa voltagem, permanente, e os motores deslizantes são todos os exemplos do controlo do motor.
• Cartão-matriz e computador de secretária
• Condicionadores de ar, dentro e para fora
• Refrigeradores, arruelas, e secadores
• Movimentações da frequência da tensão, inversores da corda, inversores centrais, e inversores da C.A.
• Fontes de alimentação que são uninterruptible
• Sistemas da posição (ponto de venda)
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | Texas Instruments |
Categoria de produto | Microplaquetas de IC |
Série | LM358 |
Produto | Amplificadores operacionais |
Empacotamento | Tubo |
Unidade-peso | 0,015535 onças |
Montagem-estilo | Através do furo |
Tecnologia | Bipolar |
Número--canais | Canal 2 |
Amplificador-tipo | Amplificador alto do ganho |
Parada programada | Nenhuma parada programada |
Temperatura de funcionamento máximo | + 70 C |
Variação da temperatura de funcionamento | 0 C |
Operar-Fonte-atual | 1,2 miliampères |
Fonte-Tensão-máximo | 32 V |
Fonte-Tensão-minuto | 3 V |
Pacote-caso | PDIP-8 |
Ib-Entrada-Polarização-atual | nA 250 |
Vos-Entrada-Offset-tensão | 7 milivolt |
Vcm-Comum-Modo-tensão | Trilho negativo ao trilho positivo - 1,5 V |
Saída-Atual-por-canal | 30 miliampères |
CMRR-Comum-Modo-Rejeção-relação | DB 65 |
GBP-Ganho-Largura de banda-produto | 700 quilohertz |
Sênior-Pântano-taxa | 0,3 V/us |
En-Entrada-Tensão-Ruído-densidade | 40 nV/sqrt hertz |
Máximo-Duplo-Fonte-tensão | +/- 16 V |
Mínimo-Duplo-Fonte-tensão | +/- 1,5 V |
