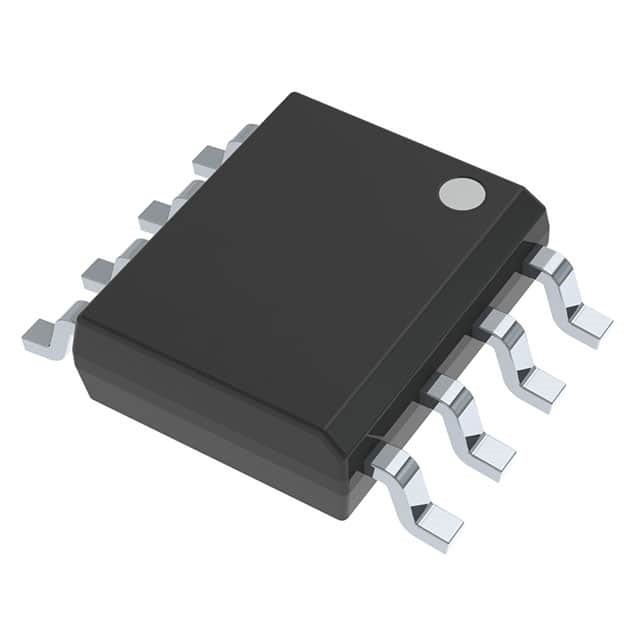

700kHz o amplificador estável IC lasca o CIRCUITO 8SOIC Texas Instruments de LM358DR 2

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo do amplificador | Uso geral | Número de circuitos | 2 |
---|---|---|---|
Tipo da saída | - | Taxa de giro | 0.3V/µs |
Produto da largura de banda do ganho | 700 quilohertz | -3db de largura de banda | - |
Atual - polarização entrada | nA 20 | Tensão - offset entrado | 3 milivolt |
Atual - fonte | 500µA (canais x2) | Atual - saída/canal | 40 miliampères |
Tensão - período da fonte (minuto) | 3 V | Tensão - período da fonte (máximo) | 30 V |
Temperatura de funcionamento | 0°C ~ 70°C (TA) | Montando o tipo | Montagem de superfície |
Pacote/caso | 8-SOIC (0,154", largura de 3.90mm) | Pacote do dispositivo do fornecedor | 8-SOIC |
Destacar | Microplaqueta estável de IC do amplificador,microplaqueta de IC do amplificador 700kHz,LM358DR |
CIRCUITO 8SOIC Texas Instruments do GP 2 de LM358DR IC OPAMP
Detalhes do produto
Descrição
A família padrão universal LM358/324 e LM2904/2902 CI monolíticos integram dois circuitos op-ampère e capacitores independentes da compensação da fase em uma única microplaqueta, caracterizam o consumo alto do ganho e da baixa potência, e possuem uma escala da tensão de funcionamento entre 3 [V] e 32 [V] (a única fonte de alimentação.)
Características
1) Variação da temperatura de funcionamento
Família da categoria comercial LM358/324: 0 [℃] + a 70 [℃]
Família industrial prolongada da categoria LM2904/2902: -40 [℃] a +125 [℃]
2) Escala larga da tensão de funcionamento
+3 [V] a +32 [V] (única fonte)
± 1,5 [V] ao ± 16 [V] (fonte dupla)
3) Baixa corrente da fonte
4) escala de tensão de entrada do Comum-modo, incluindo a terra
5) Igual da escala de tensão de entrada diferencial do máximo à tensão ratedsupply
6) Grande ganho alto da tensão do sinal
7) Escala larga da tensão da saída
Aplicações
• Arruelas, secadores, e refrigeradores
• Inversores da C.A., inversores da corda, inversores centrais, e
movimentações da frequência da tensão
• Fontes de alimentação ininterrupta
• Sistemas de ponto de venda eletrônicos
• Unidades mercantes da fonte de alimentação da rede e do servidor
• impressoras da Multi-função
• Fontes de alimentação e carregadores móveis
• Controlo do motor: A indução da C.A., escovou a C.C.,
C.C. sem escova, de alta tensão, de baixa voltagem,
ímã permanente, e motor deslizante
• Computador de secretária e cartão-matriz
• Condicionadores de ar internos e exteriores
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | Texas Instruments |
Categoria de produto | Amplificador da instrumentação |
Série | LM358 |
Produto | Amplificadores operacionais |
Empacotamento | Carretel |
Unidade-peso | 0,002561 onças |
Montagem-estilo | SMD/SMT |
Tecnologia | Bipolar |
Número--canais | Canal 2 |
Amplificador-tipo | Amplificador alto do ganho |
Parada programada | Nenhuma parada programada |
Temperatura de funcionamento máximo | + 70 C |
Variação da temperatura de funcionamento | 0 C |
Operar-Fonte-atual | 1,2 miliampères |
Fonte-Tensão-máximo | 32 V |
Fonte-Tensão-minuto | 3 V |
Pacote-caso | SOIC-8 |
Ib-Entrada-Polarização-atual | nA 250 |
Vos-Entrada-Offset-tensão | 7 milivolt |
Vcm-Comum-Modo-tensão | Trilho negativo ao trilho positivo - 1,5 V |
Saída-Atual-por-canal | 30 miliampères |
CMRR-Comum-Modo-Rejeção-relação | DB 65 |
GBP-Ganho-Largura de banda-produto | 700 quilohertz |
Sênior-Pântano-taxa | 0,3 V/us |
En-Entrada-Tensão-Ruído-densidade | 40 nV/sqrt hertz |
Máximo-Duplo-Fonte-tensão | +/- 16 V |
Mínimo-Duplo-Fonte-tensão | +/- 1,5 V |
Componente compatível funcional
Formulário, pacote, componente compatível funcional
Fabricante Part # | Descrição | Fabricante | Compare |
LM358DG4 Circuitos do amplificador |
Amplificador operacional padrão duplo 8-SOIC 0 70 | Texas Instruments | LM358DR contra LM358DG4 |
LM358DE4 Circuitos do amplificador |
Amplificadores operacionais duplos 8-SOIC 0 70 | Texas Instruments | LM358DR contra LM358DE4 |
LM358D Circuitos do amplificador |
Amplificador operacional padrão duplo 8-SOIC 0 70 | Texas Instruments | LM358DR contra LM358D |
LM358DRG4 Circuitos do amplificador |
Amplificador operacional padrão duplo 8-SOIC 0 70 | Texas Instruments | LM358DR contra LM358DRG4 |
LM358DRE4 Circuitos do amplificador |
Amplificador operacional padrão duplo 8-SOIC 0 70 | Texas Instruments | LM358DR contra LM358DRE4 |
