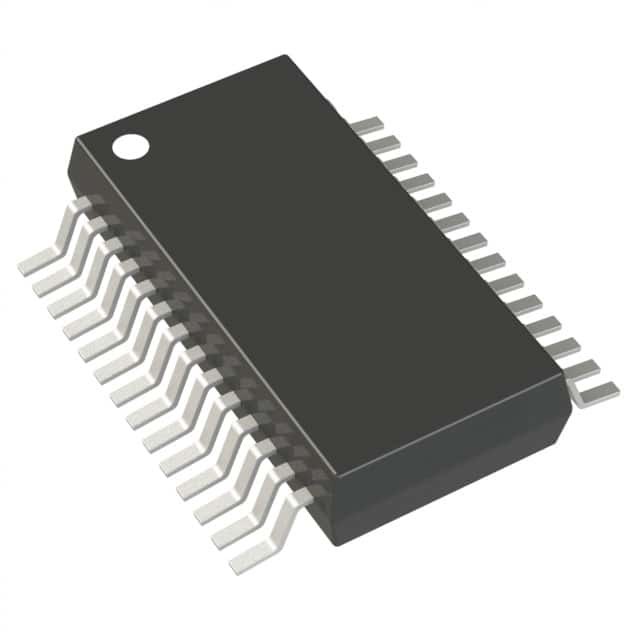

EL5378IUZ IC OPAMP DIFF 3 CIRC 28SSOP/QSOP Renesas Electronics America Inc.
| Marca | Renesas Electronics America Inc |
|---|---|
| Número do modelo | EL5378IUZ |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo do amplificador | Diferencial | Número de circuitos | 3 |
|---|---|---|---|
| Tipo de saída | Diferencial | Taxa de giro | 1000 V/µs |
| Produto da largura de banda do ganho | 350 megahertz | -3db de largura de banda | 700 megahertz |
| Atual - polarização entrada | 14 µA | Tensão - offset entrado | 10,9 mV |
| Atual - fonte | 12.5 mA (x3 canais) | Atual - saída/canal | 100 miliampères |
| Tensão - período da fonte (minuto) | 4,75 V | Tensão - período da fonte (máximo) | 11 V |
| Temperatura de funcionamento | -40°C ~ 85°C | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 28-SSOP (0,154", largura de 3.90mm) | Pacote de dispositivos do fornecedor | 28-SSOP/QSOP |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| EL5378IUZ | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5378IUZ-T13 | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5378IUZ-T7 | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5371IU | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| EL5374IU | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5371IU-T7 | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| EL5374IU-T7 | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5374IUZ | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5371IU-T13 | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| EL5374IU-T13 | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5374IUZ-T13 | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5374IUZ-T7 | IC OPAMP DIFF 3 CIRC 28SSOP/QSOP | |
| EL5378IU | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| EL5378IU-T13 | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| EL5378IU-T7 | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| ISL28470FAZ | IC INST AMP 4 CIRCUIT 28QSOP | |
| EL5371IUZ | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| EL5371IUZ-T13 | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| EL5371IUZ-T7 | IC OPAMP DIFF 3 CIRCUIT 28QSOP | |
| ISL28470FAZ-T7 | IC INST AMP 4 CIRCUIT 28QSOP | |
| ISL28470FAZ-T7A | IC INST AMP 4 CIRCUIT 28QSOP |
Descrição de produto
Detalhes do produto
Os EL5178 e EL5378 são amplificadores de largura de banda única e tripla com saída em forma diferencial.Eles são principalmente destinados a aplicações como a condução de linhas de pares torcidos em aplicações de vídeo de componentesAs entradas podem ser de forma única ou diferencial, mas as saídas são sempre de forma diferencial.
No EL5178 e EL5378, duas entradas de feedback fornecem ao usuário a capacidade de definir o ganho de cada dispositivo
Características
• Inputs, outputs e feedback totalmente diferenciados• Faixa de entrada diferencial ± 2,3 V
• Largura de banda de 3 dB de 700 MHz
• Taxa de descarga de 1000 V/μs
• Baixa distorção a 5 MHz e 20 MHz
• Fornecimentos únicos de 5 V ou duplos de ±5 V
• Corrente de saída máxima de 60 mA
• Baixa potência - 12,5 mA por canal
• Disponível sem Pb (compatível com a RoHS)
Aplicações
• Condutor de par torcido• Dirigente de linha diferencial
• VGA sobre par torcido
• Condutor ADSL/HDSL
• Amplificação de extremidade única a diferencial
• Transmissão de sinais analógicos num ambiente ruidoso
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Renesas |
| Categoria de produtos | Amplificador de instrumentos |
| Série | EL5378 |
| Produto | Amplificadores diferenciais |
| Embalagem | Tubos |
| Estilo de montagem | SMD/SMT |
| Número de canais | Canal 3 |
| Tipo de amplificador | Motorista |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 42 mA |
| Voltagem de alimentação máxima | 11 V |
| Voltagem de alimentação-min | 4.75 V |
| Embalagem | QSOP-28 |
| Ib-Input-Bias-Current | 7 uA |
| Voltagem de entrada-desligação | 30 mV |
| PSRR - Proporção de alimentação-rejeição | 60 dB |
| GBP-Gain-Bandwidth-Product | 350 MHz |
| Ganhador-V-V | 2 V/V |
| Resistência máxima de entrada | 150 kOhms |
Descrições
Amplificador diferencial de circuito 3 Diferencial 28-QSOP
SP Amp DIFF Line Driver Amp Triple ¥5.5V/11V Tubo QSOP de 28 pinos
Amplificadores de diferencial EL5378IUZ 700MHZ DIF DRVRS de par retorcido
