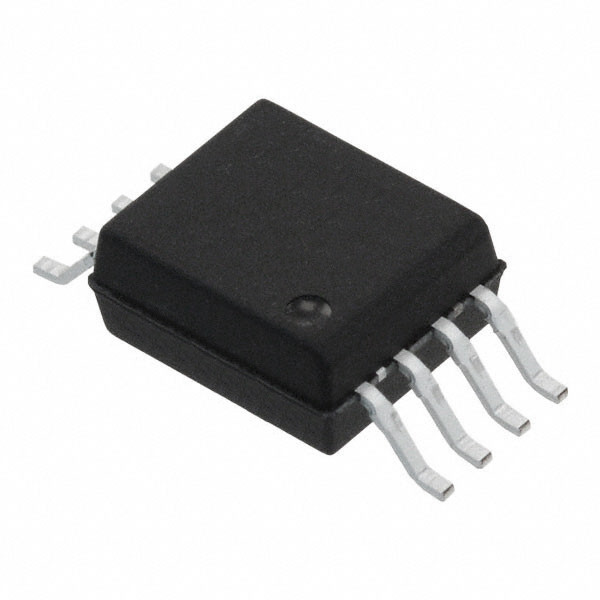

ACPL-C79A-500E IC OPAMP ISOLAÇÃO 1 CIRC 8SO Broadcom Limited

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Tipo do amplificador | Isolamento | Número de circuitos | 1 |
---|---|---|---|
Tipo de saída | Diferencial | Taxa de giro | - |
Produto da largura de banda do ganho | - | -3db de largura de banda | 200 quilohertz |
Atual - polarização entrada | nA 100 | Tensão - offset entrado | µV 600 |
Atual - fonte | 13mA | Atual - saída/canal | 11 mA |
Tensão - período da fonte (minuto) | 4,5 V | Tensão - período da fonte (máximo) | 5,5 V |
Temperatura de funcionamento | -40°C ~ 105°C | Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | 8-SOIC (0,268", largura de 6.81mm) | Pacote de dispositivos do fornecedor | 8-SO Alongado |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
ACPL-C79A-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C87BT-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C784-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C79A-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C79B-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C780-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C780-060E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C784-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C790-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C78A-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C87AT-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C78A-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C87BT-000E | IC DCVOLT ISOLATION 1 CIRC 8SO | |
ACPL-C790-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C79B-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C87A-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C87B-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C87AT-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C870-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C870-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C87B-000E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C78A-060E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C784-060E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C784-560E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C780-500E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C780-560E | IC OPAMP ISOLATION 1 CIRC 8SO | |
ACPL-C78A-560E | IC OPAMP ISOLATION 1 CIRC 8SO |
Descrição de produto
Detalhes do produto
Descrição
Os amplificadores de isolamento ACPL-C79B/C79A/C790 são concebidos para a detecção de corrente e tensão em conversores de potência eletrónicos em aplicações que incluem acionamentos de motores e sistemas de energia renovável.Em uma implementação típica de motor de acionamento, a corrente flui através de um resistor externo e a queda de tensão analógica resultante é detectada pelo amplificador de isolamento.Uma tensão de saída diferencial que é proporcional à corrente é criada do outro lado da barreira de isolamento óptico.
Características
• ± 0,5% de precisão de ganho elevado (ACPL-C79B)• 50 ppm/°C Drift de ganho baixo
• Voltagem de saída de 0,4 mV
• 0,05% Excelente linearidade
• 62 dB SNR
• Largura de banda larga de 200 kHz
• Ampla gama de alimentação de 3 V a 5,5 V para o lado de saída
• Faixa de temperatura de funcionamento de 40°C a +105°C
• Tecnologia avançada do conversor A/D Sigma-Delta (∆)
• Amplificador de isolamento totalmente diferencial
• Imunidade transitória de modo comum de 15 kV/μs
• Embalagem compacta e auto-inserível de SO-8
• Autorizações de segurança e regulamentares:
¢ IEC/EN/DIN EN 60747-5-5: 1414 VVoltagem máxima de isolamento de funcionamento
UL 1577: 5000 Vrms/1min de dupla protecção
CSA: Aviso de aceitação do componente #5
Aplicações
• Sensores de corrente/voltagem em motores AC e servomotores• Inversores solares, inversores eólicos
• Controle de processos industriais
• Sistemas de aquisição de dados
• Isolamento do sinal de alimentação
• Isolamento de sinal analógico de propósito geral
• Substituição de transdutores de corrente tradicionais
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Broadcom |
Categoria de produtos | Amplificador de instrumentos |
Produto | Amplificadores ópticamente isolados |
Embalagem | Tubos |
Estilo de montagem | SMD/SMT |
Largura de banda | 200 kHz |
Tipo de amplificador | Isolamento |
Tipo de isolamento | Óptica |
Corrente de abastecimento operacional | 13 mA |
Voltagem de isolamento | 5000 Vrs |
Se-Forward-current | 230 mA |
Embalagem | SSO-8 |
Descrições
Amplificador de isolamento 1 Circuito Diferencial 8-SO esticado
Amplificadores ópticamente isolados Iso-Amp de precisão
