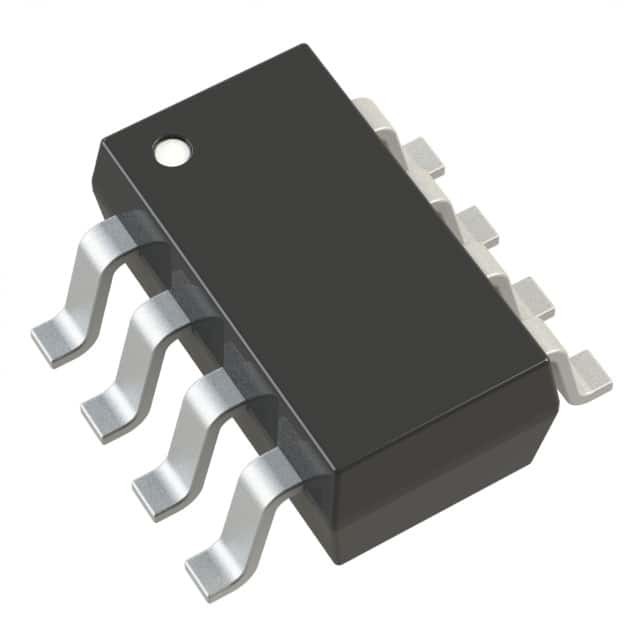

AD8293G160ARJZ-R7 Amplificador de Instrumentação IC 1 CIRCUITO SOT23-8 Analog Devices Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | A partir de 1 de janeiro de 2014, a taxa de produção deve ser fixada em 30%. |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo do amplificador | Instrumentação | Número de circuitos | 1 |
|---|---|---|---|
| Tipo de saída | Trilho-à-trilho | Taxa de giro | - |
| Produto da largura de banda do ganho | - | -3db de largura de banda | 500 Hz |
| Atual - polarização entrada | Pa 400 | Tensão - offset entrado | µV 9 |
| Atual - fonte | 1mA | Atual - saída/canal | 35 miliampères |
| Tensão - período da fonte (minuto) | 1,8 V | Tensão - período da fonte (máximo) | 5,5 V |
| Temperatura de funcionamento | -40°C ~ 85°C | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | SOT-23-8 | Pacote de dispositivos do fornecedor | SOT-23-8 |
| Destacar | A partir de 1 de janeiro de 2014,a taxa de produção deve ser fixada em 30%.,SOT23-8 IC de amplificador de instrumentação |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| AD8293G160ARJZ-R7 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8502ARJZ-REEL7 | IC CMOS 2 CIRCUIT SOT23-8 | |
| AD8034ARTZ-REEL7 | IC OPAMP VFB 2 CIRCUIT SOT23-8 | |
| AD8293G80ARJZ-R7 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8039ARTZ-REEL7 | IC OPAMP VFB 2 CIRCUIT SOT23-8 | |
| AD8293G80BRJZ-R7 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8293G160BRJZ-R7 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8030ARJZ-REEL7 | IC OPAMP GP 2 CIRCUIT SOT23-8 | |
| ADA4806-1ARJZ-R2 | IC OPAMP VFB 1 CIRCUIT SOT23-8 | |
| ADA4806-1ARJZ-R7 | IC OPAMP VFB 1 CIRCUIT SOT23-8 | |
| AD8293G160ARJZ-RL | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8502ARJZ-REEL | IC CMOS 2 CIRCUIT SOT23-8 | |
| AD8030ARJ-REEL7 | IC AMP GP R-R DUAL LP SOT23-8 | |
| AD8034ART-R2 | IC OPAMP VF R-R DUAL LN SOT23-8 | |
| AD8034ART-REEL7 | IC OPAMP VF R-R DUAL LN SOT23-8 | |
| AD8034ARTZ-REEL | IC OPAMP VFB 2 CIRCUIT SOT23-8 | |
| AD8030ARJ-R2 | IC AMP GP R-R DUAL LP SOT23-8 | |
| AD8039ART-REEL7 | IC OPAMP VF DUAL LP LN SOT23-8 | |
| AD8030ARJZ-REEL | IC OPAMP GP 2 CIRCUIT SOT23-8 | |
| AD8293G160BRJZ-RL | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8293G80ARJZ-RL | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8293G80BRJZ-RL | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8502ARJZ-R2 | IC CMOS 2 CIRCUIT SOT23-8 | |
| AD8293G160BRJZ-R2 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8034ARTZ-R2 | IC OPAMP VFB 2 CIRCUIT SOT23-8 | |
| AD8293G160ARJZ-R2 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8293G80ARJZ-R2 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8293G80BRJZ-R2 | IC INST AMP 1 CIRCUIT SOT23-8 | |
| AD8039ARTZ-R2 | IC OPAMP VFB 2 CIRCUIT SOT23-8 | |
| AD8030ARJZ-R2 | IC OPAMP GP 2 CIRCUIT SOT23-8 |
Descrição de produto
Detalhes do produto
Descrição geral
O AD8293G80/AD8293G160 são amplificadores de instrumentação de precisão de baixo custo, pequenos e com baixo ruído e saídas de trilho para trilho.Incorporam resistores de regulação de ganho e resistores de filtro, reduzindo o número de componentes auxiliares. Por exemplo, apenas dois capacitores externos são necessários para implementar um filtro de 2 polos.Drift de deslocamentoSão capazes de operar com uma fonte de 1.8 V a 5.5 V.
Características
Pequeno pacote: SOT-23 de 8 chumboNúmero reduzido de componentes
Incorporando resistências de ganho e resistências de filtro
Voltagem de deslocamento baixa: 20 μV no máximo
Baixa deriva de deslocamento: 0,3 μV/°C no máximo
Desvio de ganho baixo: 25 ppm/°C no máximo
CMR elevada: 140 dB típico
Baixo ruído: 0,7 μV p-p de 0,01 Hz a 10 Hz
Função de alimentação única: 1,8 V a 5,5 V
Output de trilho para trilho
Disponível em 2 modelos de lucro fixo
Aplicações
Detecção de correnteMedidores de tensão
Circuitos de controlo de diodos a laser
Instrumentos médicos portáteis
Outros aparelhos de som
VCC= 5,0 V, VCM= −0 V, VREF= 3,3 V, VIN= VINP− VINN, TA= 25°C, testados a ADC OUT, salvo indicação em contrário.
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Amplificador de instrumentos |
| Série | AD8293G160 |
| Produto | Amplificadores de instrumentos |
| Embalagem | Reel |
| Estilo de montagem | SMD/SMT |
| Número de canais | 1 Canal |
| Tipo de amplificador | Amplificador de instrumentos |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 1 mA |
| Voltagem de alimentação máxima | 5.5 V |
| Voltagem de alimentação-min | 1.8 V |
| Embalagem | SOT-23-8 |
| Ib-Input-Bias-Current | 2 nA |
| Voltagem de entrada-desligação | 9 uV |
| PSRR - Proporção de alimentação-rejeição | 94 dB |
| CMRR-Common-Mode-Rejection-Ratio | 94 dB |
| GBP-Gain-Bandwidth-Product | 500 Hz |
| Resistência máxima de entrada | 10 GOhms |
Descrições
INST Amp Single R-R O/P 5.5V 8-Pin SOT-23 T/R
Amplificadores de instrumentação de deriva zero com filtro e ganho fixo
