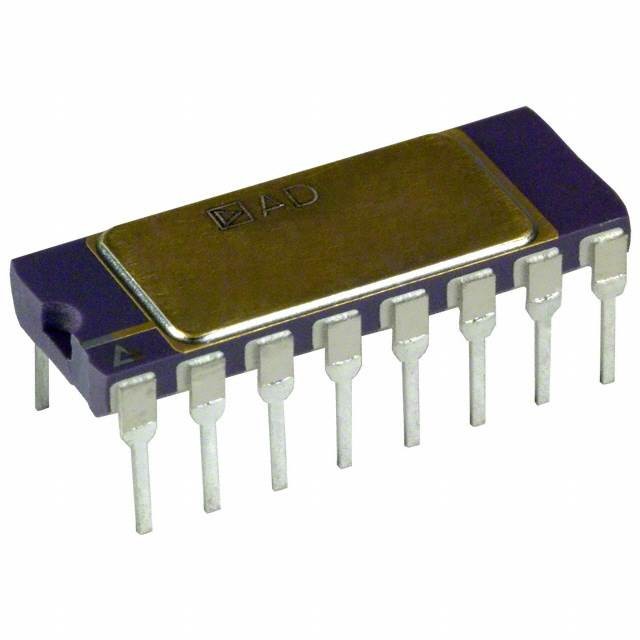

AD524ADZ Amplificador de Instrumentação Monolítico de Precisão IC 1 CIRCUITO 16CDIP
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | AD524ADZ |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo do amplificador | Instrumentação | Número de circuitos | 1 |
|---|---|---|---|
| Tipo de saída | - | Taxa de giro | 5V/µs |
| Produto da largura de banda do ganho | 1 MHZ | -3db de largura de banda | 1 MHZ |
| Atual - polarização entrada | 50 nA | Tensão - offset entrado | µV 250 |
| Atual - fonte | 3.5mA | Atual - saída/canal | - |
| Tensão - período da fonte (minuto) | 12 V | Tensão - período da fonte (máximo) | 36 V |
| Temperatura de funcionamento | -25°C ~ 85°C | Tipo de montagem | Através do Buraco |
| Embalagem / Caixa | 16-CDIP (0,300", 7.62mm) | Pacote de dispositivos do fornecedor | 16-CDIP |
| Destacar | AD524ADZ IC de amplificador de instrumentação,IC de amplificador de instrumentação monolítico |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| AD524ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526ADZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD624ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526BDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD625BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526BD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD524BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524AD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526AD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD526CD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD526SD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD624CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625AD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625BD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625BD/+ | IC AMP INST 25MHZ LN 16CDIP | |
| AD625CD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625SD | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD526CDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
| AD625CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
| 5962-8771901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
| 5962-8853901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD524SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD624SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
| AD625SD/883B | IC INST AMP 1 CIRCUIT 16CERDIP |
Descrição de produto
Detalhes do produto
Descrição geral
O AD524 é um amplificador de instrumentação monolítico de precisão projetado para aplicações de aquisição de dados que exigem alta precisão sob as piores condições operacionais.Uma excelente combinação de alta linearidade, alta rejeição de modo comum, baixa deriva de tensão de deslocamento e baixo ruído torna o AD524 adequado para uso em muitos sistemas de aquisição de dados.
Características
Baixo ruído: 0,3 μV p-p a 0,1 Hz a 10 HzBaixa não-linearidade: 0,003% (G = 1)
CMRR elevado: 120 dB (G = 1000)
Voltagem de deslocamento baixa: 50 μV
Desvio de voltagem de baixo deslocamento: 0,5 μV/°C
Produto de largura de banda de ganho: 25 MHz
Ganhos de pin programáveis de 1, 10, 100, 1000
Proteção de entrada, ligação/desligação
Não são necessários componentes externos
Compensação interna
MIL-STD-883B e chips disponíveis
Disponíveis embalagens cerâmicas DIP e SOIC de 16 chumbo e um portador de chips sem chumbo de 20 terminais
Disponível em fita e bobina de acordo com a norma EIA-481A
Desenho militar padrão também disponível
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Amplificador de instrumentos |
| Série | AD524 |
| Produto | Amplificadores de instrumentos |
| Embalagem | Tubos |
| Estilo de montagem | Através do Buraco |
| Número de canais | 1 Canal |
| Tipo de amplificador | Amplificador de instrumentos |
| Pd-Disposição de Potência | 450 mW |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 3.5 mA |
| Embalagem | CDIP-16 SB |
| Ib-Input-Bias-Current | 25 nA |
| Voltagem de entrada-desligação | 250 uV |
| Voltagem em modo comum Vcm | 10 V |
| CMRR-Common-Mode-Rejection-Ratio | 90 dB |
| GBP-Gain-Bandwidth-Product | 25 MHz |
| Taxa de transferência de capital | 5 V/us |
| Ganhador-V-V | 1 V/V a 1000 V/V |
| Largura de banda de 3 dB | 1 MHz |
| Resistência máxima de entrada | 1000 MOhms |
Descrições
Amplificador de instrumentação 1 Circuito 16-CDIP lado soldado
INST Amplificador único tubo SBCDIP de 16 pines de 18 V
Amplificadores de instrumentação IC PREC
