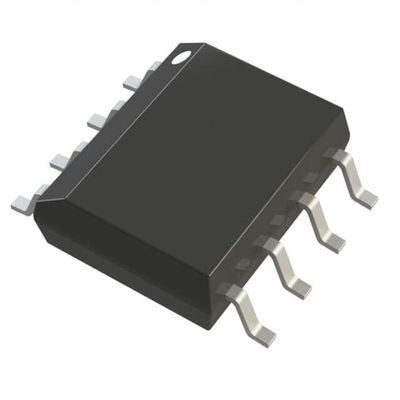

AD8099ARDZ-REEL7 Amplificador de resposta de tensão IC 1 CIRC 8SOIC
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | AD8099ARDZ-REEL7 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo do amplificador | Feedback da tensão | Número de circuitos | 1 |
|---|---|---|---|
| Tipo de saída | - | Taxa de giro | 1350V/µs |
| Produto da largura de banda do ganho | - | -3db de largura de banda | 510 megahertz |
| Atual - polarização entrada | µA 6 | Tensão - offset entrado | µV 100 |
| Atual - fonte | 15mA | Atual - saída/canal | 178 mA |
| Tensão - período da fonte (minuto) | 5 V | Tensão - período da fonte (máximo) | 12 V |
| Temperatura de funcionamento | -40°C ~ 125°C | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Almofada exposta 8-SOIC (0,154", 3,90 mm de largura) | Pacote de dispositivos do fornecedor | 8-SOIC-EP |
| Destacar | AD8099ARDZ-REEL7,IC do amplificador de retorno de tensão,AD8099ARDZ-REEL7 IC do amplificador |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| AD8099ARDZ-REEL7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4817-1ARDZ-R7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8139ARDZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| ADA4899-1YRDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4898-1YRDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4817-1ARDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4625-2ARDZ | IC OPAMP JFET 2 CIRCUIT 8SOIC | |
| AD8045ARDZ-REEL7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8000YRDZ-REEL7 | IC OPAMP CFA 1 CIRCUIT 8SOIC | |
| AD8000YRDZ | IC OPAMP CFA 1 CIRCUIT 8SOIC | |
| AD8139ARDZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| ADA4899-1YRDZ-R7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4898-1YRDZ-R7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4625-1ARDZ-R7 | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| ADA4625-2ARDZ-R7 | IC OPAMP JFET 2 CIRCUIT 8SOIC | |
| AD8045ARDZ | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8139ARDZ | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| ADA4625-1ARDZ | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| ADA4899-1YRDZ-RL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARDZ-REEL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4898-1YRDZ-RL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4817-1ARDZ-RL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| ADA4625-1ARDZ-RL | IC OPAMP JFET 1 CIRCUIT 8SOIC | |
| ADA4625-2ARDZ-RL | IC OPAMP JFET 2 CIRCUIT 8SOIC | |
| AD8099ARD | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARD-REEL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8099ARD-REEL7 | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8139ARD | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| AD8139ARD-REEL | IC OPAMP DIFF 1 CIRCUIT 8SOIC | |
| AD8139ARD-REEL7 | IC AMP DIFF R-R LN LDIST 8SOIC | |
| AD8000YRDZ-REEL | IC OPAMP CFA 1 CIRCUIT 8SOIC | |
| AD8045ARDZ-REEL | IC VOLTAGE FEEDBACK 1 CIRC 8SOIC | |
| AD8045ARD-REEL | IC OPAMP VF ULDIST LN 70MA 8SOIC | |
| AD8045ARD-REEL7 | IC OPAMP VF ULDIST LN 70MA 8SOIC | |
| AD8045ARD | IC OPAMP VF ULDIST LN 70MA 8SOIC |
Descrição de produto
Detalhes do produto
Descrição geral
O AD8099 é um amplificador de retorno de tensão de ruído ultrabaixo (0,95 nV/√Hz) e distorção (~92 dBc a 10 MHz), cuja combinação o torna ideal para sistemas de 16 e 18 bits.,estágio de entrada altamente linear e de baixo ruído que aumenta a largura de banda de potência total (FPBW) em baixos ganhos com altas taxas de execução.Processo proprietário de próxima geração extra rápido bipolar complementar (XFCB) permite tais amplificadores de alto desempenho com relativamente baixa potência.
Características
Ruído ultrabaixo: 0,95 nV/√Hz, 2,6 pA/√HzDeformação ultrabaxa
2o Harmônico RL = 1 kΩ, G = +2
-92 dB a 10 MHz
Terceiro Harmônico RL = 1 kΩ, G = +2
-105 dB a 10 MHz
Alta velocidade
Produto de largura de banda de ganho (GBWP): 3,8 GHz
-3 dB de largura de banda
700 MHz (G = +2)
550 MHz (G = +10)
Taxa de movimentação
475 V/μs (G = +2)
1350 V/μs (G = +10)
Novo pinout
Compensação externa personalizada, faixa de ganho ¥1, +2 a +10
Corrente de alimentação: 15 mA
Tensão de desvio: 0,5 mV máximo
Ampla gama de tensões de alimentação: 5 V a 12 V
Aplicações
PreamplificadoresReceptores
Instrumentação
Filtros
Amplificadores de frequência intermédia (IF) e de banda base
Dispositivos de transmissão analógica-digital
Capacetes de transmissão de vídeo
Eletrónica óptica
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Amplificador de instrumentos |
| Série | AD8099 |
| Produto | Amplificadores operacionais |
| Embalagem | Reel |
| Peso unitário | 0.019048 onças |
| Estilo de montagem | SMD/SMT |
| Número de canais | 1 Canal |
| Topologia | Retorno de tensão |
| Tipo de amplificador | Retorno de tensão |
| Desligamento | Não desligar |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 16 mA |
| Voltagem de alimentação máxima | 12 V |
| Voltagem de alimentação-min | 5 V |
| Embalagem | SOIC-8 |
| Ib-Input-Bias-Current | 3 uA |
| Voltagem de entrada-desligação | 200 uV |
| PSRR - Proporção de alimentação-rejeição | 80 dB |
| Corrente de saída por canal | 35 mA |
| CMRR-Common-Mode-Rejection-Ratio | 105 dB |
| GBP-Gain-Bandwidth-Product | 3 GHz |
| Taxa de transferência de capital | 715 V/us a 5 V |
| em-Voltão de entrada-Densidade de ruído | 00,95 nV/hertz quadrado |
| Ganhos de tensão em dB | 86 dB |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| AD8099ACPZ-REEL7 Circuitos do amplificador |
Distorção ultrabaixa, alta velocidade 0,95nV/√Hz Ruído de tensão Op Amp | Analog Devices Inc. | O número de veículos de transporte de mercadorias é o seguinte: |
| OPA847ID Circuitos do amplificador |
Amplificador operacional de banda larga, ruído ultra-baixo, voltagem de retorno com desligamento 8-SOIC -40 a 85 | Texas Instruments | AD8099ARDZ-REEL7 versus OPA847ID |
| AD8099ARDZ-REEL Circuitos do amplificador |
Distorção ultrabaixa, alta velocidade 0,95nV/√Hz Ruído de tensão Op Amp | Analog Devices Inc. | A taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa. |
| AD8099ACPZ-REEL Circuitos do amplificador |
Distorção ultrabaixa, alta velocidade 0,95nV/√Hz Ruído de tensão Op Amp | Analog Devices Inc. | A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva. |
| AD8099ARDZ Circuitos do amplificador |
Distorção ultrabaixa, alta velocidade 0,95nV/√Hz Ruído de tensão Op Amp | Analog Devices Inc. | O número de veículos aéreos de passageiros |
| AD8099ARD Circuitos do amplificador |
OP-AMP, 500 uV OFFSET-MAX, PDSO8, MS-012, SOIC-8 | Rochester Electronics LLC | AD8099ARDZ-REEL7 versus AD8099ARD |
| OPA847IDR Circuitos do amplificador |
Amplificador operacional de banda larga, ruído ultra-baixo, voltagem de retorno com desligamento 8-SOIC -40 a 85 | Texas Instruments | O número de veículos a motor é o seguinte: |
| AD8099ARDZ-REEL7 Circuitos do amplificador |
OP-AMP, 500 uV OFFSET-MAX, PDSO8, compatível com a ROHS, MS-012, SOIC-8 | Rochester Electronics LLC | O número de veículos aéreos de passageiros não deve ser superior a 100 km/h. |
| AD8099ACPZ-R2 Circuitos do amplificador |
OP-AMP, 500 uV OFFSET-MAX, PDSO8, 3 X 3 MM, compatível com a ROHS, PLASTIC, LFCSP-8 | Rochester Electronics LLC | A partir de 1 de janeiro de 2016, a taxa de produção de CO2 deve ser reduzida para um valor de 0,5% do consumo total de CO2. |
| OPA847IDG4 Circuitos do amplificador |
Amplificador operacional de banda larga, ruído ultra-baixo, voltagem de retorno com desligamento 8-SOIC -40 a 85 | Texas Instruments | AD8099ARDZ-REEL7 versus OPA847IDG4 |
Descrições
Amplificador de retorno de tensão 1 Circuito 8-SOIC-EP
OP Amp Single Volt Fdbk 6V/12V 8-Pin SOIC N EP T/R
Amplificadores Operacionais de Alta Velocidade Distorção Ultra Baixa 0,95nV/Hz Ruído VTG
