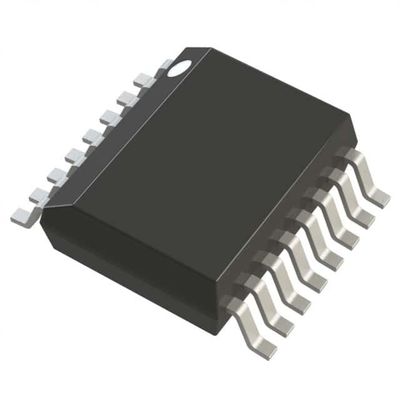

MAX4018EEE+ OPAMP IC Voltage Feedback VFB 3 Circuito 16QSOP

Descrição geral

Os amplificadores MAX4012 simples, MAX4016 duplo, MAX4018 triplo e MAX4020 quad op são dispositivos com unidade de ganho estável que combinam desempenho de alta velocidade com saídas Rail-to-Rail®.O MAX4018 tem uma característica de desativação que reduz a corrente de alimentação para 400μA e coloca as suas saídas em um estado de alta impedânciaEstes dispositivos operam a partir de uma fonte de alimentação única de +3,3 V a +10 V ou a partir de fontes de alimentação duplas de ±1,65 V a ±5 V.O intervalo de tensão de entrada de modo comum estende-se para além do trilho de alimentação negativa (em aplicações de alimentação única).
Estes dispositivos exigem apenas 5,5 mA de corrente de alimentação quiescente, alcançando uma largura de banda de 200 MHz -3 dB e uma taxa de execução de 600 V/μs.Estas peças são uma excelente solução em sistemas de baixa potência/baixa tensão que exigem ampla largura de bandaAlém disso, quando desativados, sua alta impedância de saída os torna ideais para aplicações de multiplexagem.
O MAX4012 vem em um pacote SOT23 em miniatura de 5 pinos, enquanto o MAX4016 vem em pacotes μMAX e SO de 8 pinos.

Características

* Baixo Custo
* Alta velocidade:
Largura de banda de 200 MHz -3 dB (MAX4012)
Largura de banda de 150 MHz -3 dB (MAX4016/18/20)
30MHz 0,1dB Ganhos de planície
600 V/μs Velocidade de deslocamento
* Função única 3.3V/5.0V
* Saídas ferroviárias
* Intervalo de modo comum de entrada estende-se para além do VEE
* Baixo ganho diferencial/fase: 0,02%/0,02°
* Baixa distorção a 5 MHz:
-78dBc SFDR
-75 dB de distorção harmónica total
* Dispositivo de alta potência: ± 120 mA
* Capacidade de desligamento de 400 μA (MAX4018)
* Alta impedância de saída em estado desligado (MAX4018)
* Pacotes SOT23-5, μMAX ou QSOP que poupam espaço

Aplicações

Set-Top Boxes
Sistemas de vídeo de vigilância
Instrumentos movidos a bateria
Motor de linha de vídeo
Interface de conversor analógico-digital
Sistemas de Imagem CCD
Sistemas de roteamento e comutação de vídeo
