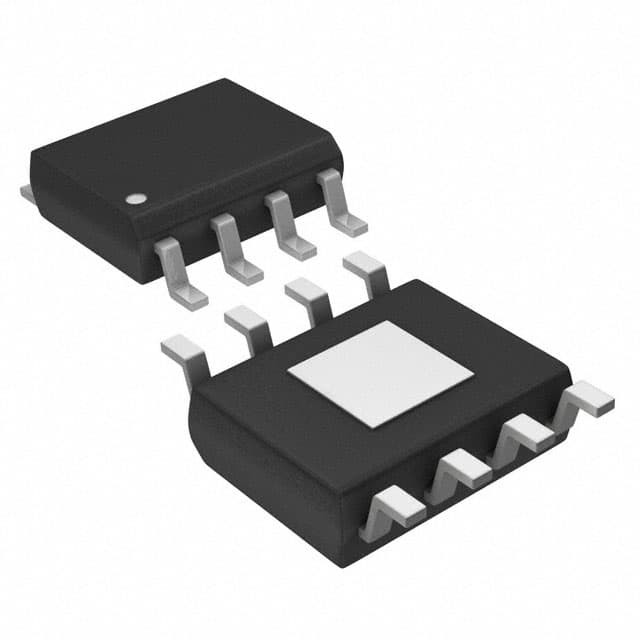

MAX9918ASA+ Amplificador de Sensação de Corrente IC 1 CIRCUITO 8SOIC
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Número do modelo | MAX9918ASA+ |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo do amplificador | Sentido Atual | Número de circuitos | 1 |
|---|---|---|---|
| Tipo de saída | Trilho-à-trilho | Taxa de giro | 0,6V/µs |
| Produto da largura de banda do ganho | - | -3db de largura de banda | 75 quilohertz |
| Atual - polarização entrada | 175 µA | Tensão - offset entrado | µV 400 |
| Atual - fonte | 1mA | Atual - saída/canal | - |
| Tensão - período da fonte (minuto) | 4,5 V | Tensão - período da fonte (máximo) | 5,5 V |
| Temperatura de funcionamento | -40°C ~ 125°C | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Almofada exposta 8-SOIC (0,154", 3,90 mm de largura) | Pacote de dispositivos do fornecedor | 8-SOIC-EP |
| Destacar | MAX9918ASA+,MAX9918ASA+ IC de amplificador de sentido de corrente,8SOIC Amplificador de sentido de corrente IC |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MAX9918ASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS982IYDWT | IC OPAMP GP 2 CIRCUIT 8SO | |
| MAX9919NASA+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS982IDWT | IC OPAMP GP 2 CIRCUIT 8SO | |
| MAX9920ASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA/V+T | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9918ASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919FASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9919NASA/V+ | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| TS616IDW | IC OPAMP CFA 2 CIRCUIT 8SO | |
| TS616IDWT | IC OPAMP CFA 2 CIRCUIT 8SO | |
| TS982IDW | IC OPAMP GP 2 CIRCUIT 8SO | |
| TS613IDW | IC VOLTAGE FEEDBACK 2 CIRC 8SOP | |
| TS613IDWT | IC VOLTAGE FEEDBACK 2 CIRC 8SOP | |
| MAX9633ASA+ | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| MAX9633ASA+T | IC OPAMP GP 2 CIRCUIT 8SOIC | |
| MAX9920ASA/V+CR2 | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| MAX9920ASA/V+TCR2 | IC CURRENT SENSE 1 CIRCUIT 8SOIC | |
| OPA2677H | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2613IDTJ | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJ | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJR | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2613IDTJRG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJR | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2614IDTJRG3 | IC VOLTAGE FEEDBACK 2 CIRC 8HSOP | |
| OPA2677H/2K5 | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2677H/2K5G3 | IC OPAMP CFA 2 CIRCUIT 8HSOP | |
| OPA2677HG3 | IC OPAMP CFA 2 CIRCUIT 8HSOP |
Descrição de produto
Detalhes do produto
Descrição geral
Os MAX9918/MAX9919/MAX9920 são amplificadores de sentido de corrente de alta precisão de alimentação única com uma alta faixa de modo comum de entrada que se estende de -20V a +75V.Estes amplificadores são adequados para a monitorização de corrente de cargas indutivas, tais como motores e solenoides., onde as tensões de modo comum podem tornar-se negativas devido a retrocesso indutivo, condições de bateria reversa ou eventos transitórios.
Características
* Faixa de tensão de entrada de modo comum de -20V a +75V* 400μV (máximo) Voltagem de entrada de desvio
* 0,6% (máximo) Erro de precisão de ganho
* Detecção de corrente unidirecional ou bidirecional
* Entrada de referência para saída bidirecional
* 120 kHz, -3 dB largura de banda (MAX9919N)
* Função de alimentação única (4,5 V a 5,5 V)
* 1mA de corrente de alimentação
* Corrente de desligamento de 0,5 μA (tipo)
* Produção ferroviária-ferroviária
* -40°C a +125°C Intervalo de temperatura automotiva
Aplicações
Sensor de corrente do motor da ponte HSensor de corrente de solenoide
Monitoramento atual das cargas indutivas
Sensores de corrente de alta e baixa precisão
Controle de transmissão 4x4
Controle eletrónico do acelerador
Monitorização da carga/descarga dos supercondensadores em veículos híbridos
Monitoramento de corrente de alta tensão de precisão
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Maxim Integrado |
| Categoria de produtos | Amplificador de instrumentos |
| Série | MAX9918 |
| Produto | Amplificadores de sentido de corrente |
| Embalagem | Tubos |
| Estilo de montagem | SMD/SMT |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Corrente de abastecimento operacional | 1 mA |
| Parte-#-Aliases | MAX9918 |
| Voltagem de alimentação máxima | 5.5 V |
| Voltagem de alimentação-min | 4.5 V |
| Embalagem | SOIC-EP-8 |
| Voltagem de entrada-desligação | 400 uV |
| CMRR-Common-Mode-Rejection-Ratio | 96 dB |
Descrições
Amplificadores de sensores de corrente (de 20 a 75 V) CMR iSense
