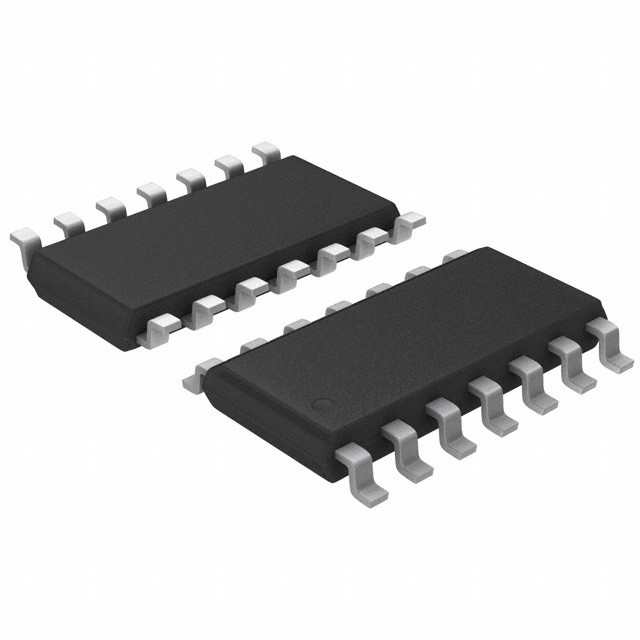

LM2902NSR IC OPAMP GP 4 CIRCUITO 14SO Texas Instruments

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Tipo do amplificador | Propósito geral | Número de circuitos | 4 |
---|---|---|---|
Tipo de saída | - | Taxa de giro | 0.5V/µs |
Produto da largura de banda do ganho | 1,2 MHz | -3db de largura de banda | - |
Atual - polarização entrada | nA 20 | Tensão - offset entrado | 3 milivolt |
Atual - fonte | 1.4mA (canais x4) | Atual - saída/canal | 30 miliampères |
Tensão - período da fonte (minuto) | 3 V | Tensão - período da fonte (máximo) | 26 V |
Temperatura de funcionamento | -40°C ~ 125°C (TA) | Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | 14-SOIC (0,209", largura de 5.30mm) | Pacote de dispositivos do fornecedor | 14-SO |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
LM2902NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
MC3403NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324KANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM348NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL064INSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27M4CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC27L4CNS | IC CMOS 4 CIRCUIT 14SO | |
TLC274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC274BCNS | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL064CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27L4CNSR | IC CMOS 4 CIRCUIT 14SO | |
TLC274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324ANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL084CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL074CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL064INS | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27M4CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC2274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL074ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL084ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL034CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC2274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
TL054CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC27L9CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324NSRE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324NSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
TL074BCNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL074BCNSRE4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC1079CNSR | IC CMOS 4 CIRCUIT 14SO | |
TLC1079CNSRG4 | IC CMOS 4 CIRCUIT 14SO | |
TLC2274CNSR-A | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNS | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM2902KNSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM324ANSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
LM348NSRG4 | IC OPAMP GP 1MHZ 14SO | |
TL074BCNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
TL074CNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
TLC1079CNS | IC CMOS 4 CIRCUIT 14SO | |
TLC2274CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC2274CNSR-AG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC279CNS | IC CMOS 4 CIRCUIT 14SO | |
TLC279CNSG4 | IC CMOS 4 CIRCUIT 14SO | |
TLC27L4BCNS | IC CMOS 4 CIRCUIT 14SO | |
TLC27L9CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
TLC27L9CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO |
Descrição de produto
Detalhes do produto
Descrição
A série LM124/SA534/LM2902 é constituída por quatro aparelhos independentes, de alto ganhode potência não superior a 50 W, mas não superior a 150 W,.
Características
• Compensação interna de frequência para ganho de unidade• Grande ganho de tensão de CC: 100 dB
• Largura de banda larga (ganho unitário): 1 MHz (compensada pela temperatura)
• Ampla gama de alimentação: alimentação única: 3VDC a 30VDC ou dupla
Fornecimentos: ±1,5VDC a ±15VDC
• Drenagem de corrente de abastecimento muito baixa: essencialmente independente do abastecimento
Voltagem (1mW/amplificador operacional a +5VDC)
• Corrente de distorção de entrada baixa: 45nADC (compensada por temperatura)
• Baixa tensão de desvio de entrada: 2mVDC e corrente de desvio: 5nADC
• Intervalo de tensão de entrada diferencial igual à tensão de alimentação
• Voltagem de saída elevada: 0VDC a VCC-1.5VDC
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Texas Instruments |
Categoria de produtos | Amplificador de instrumentos |
Série | LM2902 |
Produto | Amplificadores operacionais |
Embalagem | Reel |
Peso unitário | 0.007348 onças |
Estilo de montagem | SMD/SMT |
Tecnologia | Bipolar |
Número de canais | Canal 4 |
Tipo de amplificador | Amplificador de alta potência |
Desligamento | Não desligar |
Temperatura máxima de funcionamento | + 125 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Corrente de abastecimento operacional | 3 mA |
Voltagem de alimentação máxima | 26 V |
Voltagem de alimentação-min | 3 V |
Embalagem | SOP-14 |
Ib-Input-Bias-Current | 250 nA |
Voltagem de entrada-desligação | 7 mV |
Voltagem em modo comum Vcm | Ferrovia negativa para ferrovia positiva - 1,5 V |
Corrente de saída por canal | 30 mA |
CMRR-Common-Mode-Rejection-Ratio | 50 dB |
GBP-Gain-Bandwidth-Product | 1.2 MHz |
Taxa de transferência de capital | 0.5 V/us |
em-Voltão de entrada-Densidade de ruído | 35 nV/hertz quadrado |
Voltagem máxima de alimentação dupla | +/- 13 V |
Voltagem mínima de alimentação dupla | +/- 1,5 V |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
Parte do fabricante | Descrição | Fabricante | Comparação |
LM2902NE4 Circuitos do amplificador |
Quadruplo amplificador operacional de uso geral? | Texas Instruments | LM2902NSR vs LM2902NE4 |
LM2902N/NOPB Circuitos do amplificador |
Amplificador operacional quadrático padrão de baixa potência 14-PDIP -40 a 85 | Texas Instruments | LM2902NSR vs LM2902N/NOPB |
Descrições
Amplificador de propósito geral 4 Circuito 14-SOP
Op Amp Quad GP 13V/26V 14-Pin SOP T/R
Amplificadores operacionais - Op Amps Quad General-Purpose Op Amp
