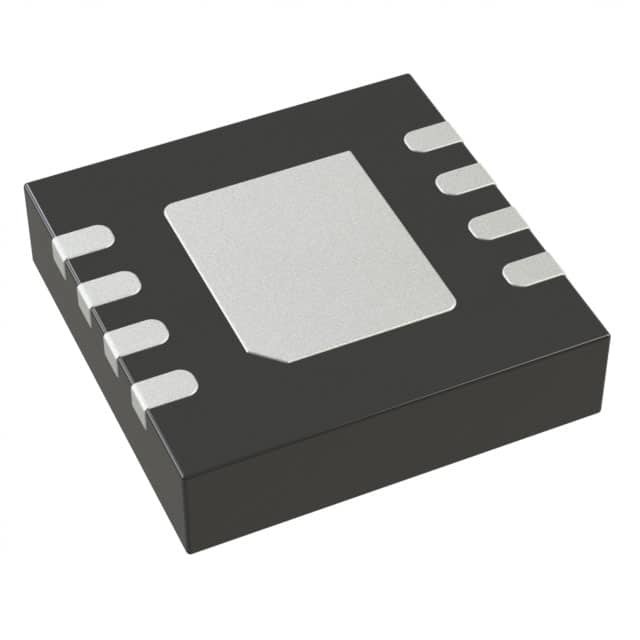

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 CIRCUITO 8LFCSP Dispositivos analógicos Inc.

Descrição geral

O AD8137 é um driver diferencial de baixo custo com uma saída de trilho para trilho que é ideal para a condução de ADCs de 12 bits em sistemas que são sensíveis à potência e custo.e sua arquitetura interna de feedback de modo comum permite que sua tensão de saída de modo comum seja controlada pela tensão aplicada a um pinO circuito de feedback interno também fornece saídas inerentemente equilibradas, bem como a supressão de produtos de distorção harmônica de ordem uniforme.Configurações de ganho totalmente diferenciais e de ponta única para diferencial são facilmente realizadas pelo AD8137As redes de feedback externas que consistem em quatro resistores determinam o ganho de circuito fechado do amplificador.
O AD8137 é fabricado com o processo XFCB de segunda geração da Analog Devices, o que lhe permite alcançar altos níveis de desempenho com muito baixo consumo de energia.
O AD8137 está disponível no pequeno pacote SOIC de 8 chumbo e LFCSP de 3 mm × 3 mm. Ele é classificado para operar na faixa de temperatura industrial estendida de -40 ° C a +125 ° C.

Características

Completamente diferencial
Potência extremamente baixa com função de apagamento
2.6 mA de corrente de alimentação em repouso @ 5 V
450 μA em modo de apagão @ 5 V
Alta velocidade
110 MHz sinal grande largura de banda de 3 dB @ G = 1
450 V/μs
Desempenho SFDR de 12 bits @ 500 kHz
Tempo de fixação rápido: 100 ns a 0,02%
Voltagem de deslocamento de entrada baixa: ±2,6 mV máximo
Corrente de deslocamento de entrada baixa: 0,45 μA max.
Diferencial de entrada e saída
Diferencial a diferencial ou de extremidade única a diferencial
operação
Output de trilho para trilho
Voltagem de saída de modo comum ajustável
Aumento de potência ajustável externamente
Ampla gama de tensões de alimentação: 2,7 V a 12 V
Disponível em embalagem SOIC pequena

Aplicações
Drivers de ADC de 12 bits
Instrumentação portátil
Aplicações a bateria
Conversores de um só extremo para o diferencial
Filtros ativos diferenciais
Amplificadores de vídeo
Transformadores de nível
