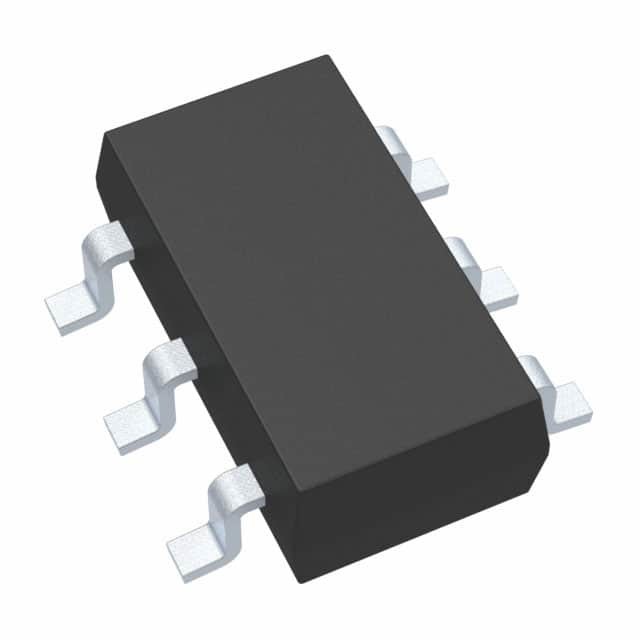

MAX4073HAUT+T IC CURRENT SENSE 1 CIRCUITO SOT6 Analog Devices Inc./Maxim Integrated

Descrição geral

O amplificador MAX4073 de baixo custo e alto sentido de corrente tem uma saída de tensão que elimina a necessidade de resistências de ganho, tornando-o ideal para celulares, notebooks, PDAs,e outros sistemas em que o acompanhamento atual é crucialO monitoramento da corrente do lado alto não interfere com a trajetória de terra do carregador de bateria, tornando o MAX4073 particularmente útil em sistemas movidos a bateria.A gama de modo comum de entrada de +2V a +28V é independente da tensão de alimentaçãoA largura de banda de 1,8 MHz do MAX4073® torna-o adequado para utilização no interior dos circuitos de controlo do carregador de baterias.

Características

* Solução de baixo custo, compacta e sensível à corrente
* Disponível em três versões de ganho +20V/V (MAX4073T) +50V/V (MAX4073F) +100V/V (MAX4073H)
* ± 1,0% Precisão em escala completa
* Corrente de alimentação de 500 μA
* Larga largura de banda de 1,8 MHz
* Fornecimento operacional de +3V a +28V
* Ampla gama de modo comum de + 2 V a + 28 V independente da tensão de alimentação
* Intervalo de temperatura do automóvel (-40°C a +125°C)
* Disponível no pacote SC70 de 5 pines que economiza espaço

Aplicações

Telefones celulares
Computadores portáteis
Sistemas portáteis/acionados por bateria
Pacotes de baterias/carregadores inteligentes
PDAs
Sistemas de gestão de energia
Controle de viés de PA
Monitoramento geral da corrente do sistema/nível da direcção
Fontes de corrente de precisão
