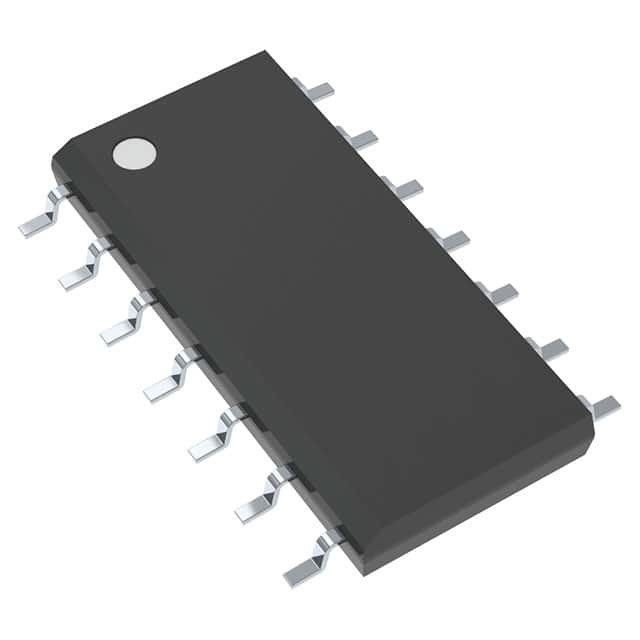

LM324DR2G IC OPAMP GP 4 CIRCUITO 14SOIC em semi

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo do amplificador | Propósito geral | Número de circuitos | 4 |
---|---|---|---|
Tipo de saída | - | Taxa de giro | - |
Produto da largura de banda do ganho | 1 MHZ | -3db de largura de banda | - |
Atual - polarização entrada | 90 nA | Tensão - offset entrado | 2 milivolt |
Atual - fonte | - | Atual - saída/canal | 40 miliampères |
Tensão - período da fonte (minuto) | 3 V | Tensão - período da fonte (máximo) | 32 V |
Temperatura de funcionamento | 0°C ~ 70°C | Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | 14-SOIC (0,154", largura de 3.90mm) | Pacote de dispositivos do fornecedor | 14-SOIC |
Part Number | Description | |
---|---|---|
LM324DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV20074DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
TLV274DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM324ADR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM2902EDR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV274DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC34074ADR2G | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
NCV21874DR2G | IC OPAMP ZER-DRIFT 4CIRC 14SOIC | |
MC33204VDR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS21914DR2G | IC OPAMP ZER-DRIFT 4CIRC 14SOIC | |
NCV21914DR2G | IC OPAMP ZER-DRIFT 4CIRC 14SOIC | |
LM2902VDR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC34074VDR2G | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
NCV33274ADR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS4325DR2G | IC OPAMP ZERO-DRIFT 4CIRC 14SOIC | |
MC33174DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33179DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33274ADR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS20074DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33204DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM2902DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM224DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC3403DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LMV324DR2G | IC OPAMP VFB 4 CIRCUIT 14SOIC | |
MC34074DR2G | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
MC33074DR2G | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
MC33074ADR2G | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
MC33174VDR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS21874DR2G | IC OPAMP ZER-DRIFT 4CIRC 14SOIC | |
LMV824DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS4333DR2G | IC OPAMP ZERO-DRIFT 4CIRC 14SOIC | |
LM324EDR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC3303DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33079DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS20034DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV2902DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS20064DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS20094DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCS20084DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV20094DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV20064DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV4333DTBR2G | IC OPAMP ZER-DRIFT 4CIRC 14SOIC | |
NCV20084DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV20034DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV33204DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV34074VDR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV4333DR2G | IC OPAMP ZERO-DRIFT 4CIRC 14SOIC | |
NCV33079DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV33074DR2G | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
LM224DR2 | IC OPAMP QUAD LOW POWER 14SOIC | |
LM2902DR2 | IC OPAMP QUAD SGL SUPPLY 14SOIC | |
LM324ADR2 | IC OPAMP QUAD LOW POWER 14SOIC | |
LM324DR2 | IC OPAMP QUAD LOW POWER 14SOIC | |
MC33274AD | IC OPAMP QUAD HI SPEED 14SOIC | |
MC33074ADR2 | IC OPAMP QUAD 4.5MHZ 14SOIC | |
MC33074DR2 | IC OPAMP QUAD 4.5MHZ 14SOIC | |
MC33079DR2 | IC OPAMP QUAD LOW NOISE 14SOIC | |
MC33174DR2 | IC OPAMP QUAD LOW POWER 14SOIC | |
MC33179DR2 | IC OPAMP QUAD LP LO NOISE 14SOIC | |
MC33204DR2 | IC OPAMP QUAD R-R LO VOLT 14SOIC | |
MC3403DR2 | IC OPAMP QUAD DIFF INPUT 14SOIC | |
MC34074DR2 | IC OPAMP QUAD SGL SUPP HS 14SOIC | |
NCV2902DR2 | IC OPAMP QUAD SGL SUPPLY 14SOIC | |
MC33174VDR2 | IC OPAMP QUAD LOW POWER 14SOIC | |
MC3303DR2 | IC OPAMP QUAD DIFF INPUT 14SOIC | |
NCV33204DR2 | IC OPAMP QUAD R-R LO VOLT 14SOIC | |
MC33274ADR2 | IC OPAMP QUAD HI SPEED 14SOIC | |
MC33204VDR2 | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM2902VDR2 | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33174D | IC OPAMP QUAD LOW POWER 14SOIC | |
MC33074D | IC OPAMP QUAD 4.5MHZ 14SOIC | |
MC33074AD | IC OPAMP QUAD 4.5MHZ 14SOIC | |
MC34074D | IC OPAMP QUAD SGL SUPP HS 14SOIC | |
MC34074VD | IC OPAMP QUAD SGL SUPP HS 14SOIC | |
MC33274ADG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33074ADG | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
MC33074DG | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
MC33174DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC34074DG | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
MC34074VDG | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
LM224DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM2902DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM2902VD | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM2902VDG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM324ADG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
LM324DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC3303DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33079DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33174VDG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33179D | IC OPAMP QUAD LOW PWR/NS 14-SOIC | |
MC33179DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33204D | IC OPAMP QUAD R-R LV 14-SOIC | |
MC33204DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC33204VDG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC3403DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
MC34074ADG | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
NCV33274AD | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV33274ADG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
NCV33274ADR2 | IC OPAMP GP 4 CIRCUIT 14SOIC | |
SC224DR2G | IC OPAMP 14SOIC | |
SC2901VDR2G | IC OPAMP 14SOIC | |
SC2902DG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
SC2902NG | IC OPAMP GP 4 CIRCUIT 14SOIC | |
SC2902VDR2G | IC OPAMP 14SOIC | |
SC324ADR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
SC324DR2G | IC OPAMP GP 14SOIC | |
SC2901DR2G | IC OPAMP 14SOIC | |
NCV33074ADR2G | IC OPAMP JFET 4 CIRCUIT 14SOIC | |
SC2902DR2G | IC OPAMP GP 4 CIRCUIT 14SOIC | |
TY30577DR2G | IC OPAMP GP 14SOIC |
Detalhes do produto
Amplificadores operacionais quadrados de alimentação única
A série LM324 são amplificadores quad operacionais de baixo custo com entradas diferenciais verdadeiras..O quad amplificador pode operar em tensões de alimentação tão baixas quanto 3,0 V ou tão altas quanto 32 V com correntes quiescentes cerca de um quinto daquelas associadas ao MC1741 (em uma base por amplificador).O intervalo de entrada do modo comum inclui a alimentação negativaA gama de tensão de saída também inclui a tensão negativa da fonte de alimentação.
Características
• Saídas protegidas de curto circuito• Fase de entrada diferencial verdadeira
• Função de alimentação única: 3,0 V a 32 V
• Correntes de baixo preconceito de entrada: 100 nA máximo (LM324A)
• Quatro amplificadores por pacote
• Compensação interna
• O intervalo do modo comum estende-se ao abastecimento negativo
• Pinos padrão da indústria
• As pinças ESD nas entradas aumentam a robustez sem afetar
Função do dispositivo
• Prefixo NCV para aplicações automotivas e outras que exijam
Requisitos únicos de alteração do local e do controlo; AEC-Q100
Qualificado e capaz de PPAP
• Estes Dispositivos são livres de Pb−, livres de Halógenos/BFR e são RoHS
Conformidade
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | ON Semicondutor |
Categoria de produtos | Amplificador de instrumentos |
Série | LM324 |
Produto | Amplificadores operacionais |
Embalagem | Reel |
Peso unitário | 0.004318 onças |
Estilo de montagem | SMD/SMT |
Tecnologia | Bipolar |
Número de canais | Canal 4 |
Tipo de amplificador | Amplificador de alta potência |
Desligamento | Não desligar |
Temperatura máxima de funcionamento | + 70 C |
Intervalo de temperatura de funcionamento | 0 C |
Corrente de abastecimento operacional | 3 mA |
Voltagem de alimentação máxima | 32 V |
Voltagem de alimentação-min | 3 V |
Embalagem | SOIC-14 |
Ib-Input-Bias-Current | 250 nA |
Voltagem de entrada-desligação | 7 mV |
Voltagem em modo comum Vcm | Ferrovia negativa para ferrovia positiva - 1,5 V |
Corrente de saída por canal | 30 mA |
CMRR-Common-Mode-Rejection-Ratio | 65 dB |
GBP-Gain-Bandwidth-Product | 1.2 MHz |
Taxa de transferência de capital | 0.5 V/us |
em-Voltão de entrada-Densidade de ruído | 35 nV/hertz quadrado |
Voltagem máxima de alimentação dupla | +/- 16 V |
Voltagem mínima de alimentação dupla | +/- 1,5 V |
