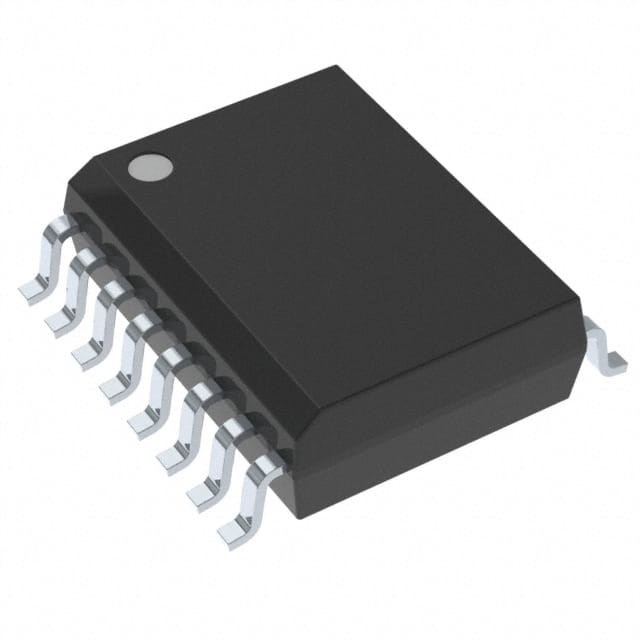

OP200GSZ-REEL IC OPAMP GP 2 CIRCUITO 16SOIC Analog Devices Inc.

Descrição geral

O OP200 é o primeiro amplificador monolítico duplo operativo a oferecer um desempenho de precisão do tipo OP77.O OP200 combina o desempenho de precisão com a economia de espaço e custos oferecidos por um duplo amplificador.
O OP200 apresenta uma tensão de deslocamento de entrada extremamente baixa, inferior a 75 μV, com uma deriva inferior a 0,5 μV/°C, garantida em toda a gama de temperaturas militares.000Uma carga de 10 kΩ; corrente de desvio de entrada inferior a 2 nA; CMRR superior a 120 dB; e PSRR inferior a 1,8 μV/V.O corte Zener Zap on-chip é usado para alcançar a tensão offset de entrada extremamente baixa do OP200 e elimina a necessidade de puxar offset.
O consumo de energia do OP200 é baixo, com cada amplificador absorvendo menos de 725 μA de corrente de alimentação.No entanto, o OP200 oferece melhorias significativas em relação a este amplificador operacional padrão da indústria.A densidade sonora da tensão do OP200, 11 nV/√Hz a 1 kHz, é metade da da maioria dos dispositivos concorrentes.
O OP200 é compatível com os pines OP221, LM158, MC1458/MC1558 e LT1013.
O OP200 é uma escolha ideal para aplicações que requerem múltiplos amplificadores de precisão e onde o baixo consumo de energia é crítico.
Para um amplificador de precisão quad, veja o OP400.

Características

Voltagem de entrada defset baixa: 75 μV no máximo
Drift de baixa tensão de deslocamento, superior a -55°C < TA < +125°C 0,5 μV/°C no máximo
Baixa corrente de alimentação (por amplificador): 725 μA no máximo
Ganho de corrente em circuito aberto elevado: 5000 V/mV mínimo
Corrente de baixa inclinação de entrada: 2 nA no máximo
Baixa densidade de tensão sonora: 11 nV/√Hz a 1 kHz
Estável com grandes cargas capacitivas: 10 nF típicas
