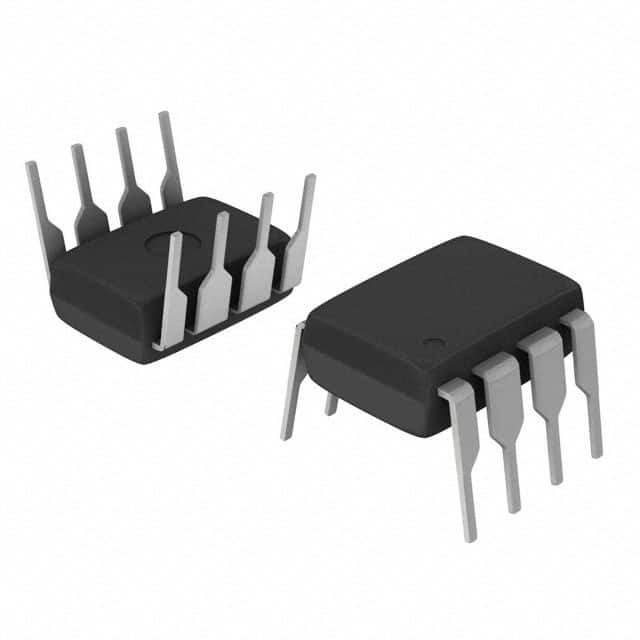

HCPL-7800A-000E IC OPAMP ISOLAÇÃO 1 CIRC 8DIP Broadcom Limited

Descrição

A família de amplificadores de isolamento HCPL-7800 ((A) foi projetada para detecção de corrente em motores eletrônicos.As correntes do motor fluem através de um resistor externo e a queda de tensão analógica resultante é detectada pelo HCPL-7800 ((A))Uma tensão de saída diferencial é criada do outro lado da barreira de isolamento óptico HCPL-7800 ((A).Esta tensão de saída diferencial é proporcional à corrente do motor e pode ser convertida em um sinal de extremidade única usando um op-amp como mostrado no circuito de aplicação recomendadoUma vez que oscilações de tensão de modo comum de várias centenas de volts em dezenas de nanossegundos são comuns nos modernos motores de inversor de comutação,O HCPL-7800(A) foi concebido para ignorar taxas de execução transitórias de modo comum muito elevadas (de pelo menos 10 kV/μs).

Características

• 15 kV/μs Rejeição em modo comum a VCM = 1000 V
• Pacote DIP padrão de 8 pinos compacto e auto-inserível
• 0,00025 V/V/°C Gain Drift versus Temperatura
• Voltagem de saída de 0,3 mV
• Largura de banda de 100 kHz
• 0,004% Não linearidade
• Autorização mundial de segurança: UL 1577 (3750 Vrms/1 min.)
e CSA, IEC/EN/DIN EN 60747-5-2
• Tecnologia avançada do conversor A/D Sigma-Delta (Σ−∆)
• Topologia de circuito totalmente diferencial

Aplicações

• Sensores de fase do motor e de corrente do trilho
• Sensores de corrente do inversor
• Isolamento do sinal da fonte de alimentação em modo desligado
• Objetivo Geral Detecção e Monitorização de Correntes
• Isolamento de sinal analógico de propósito geral
