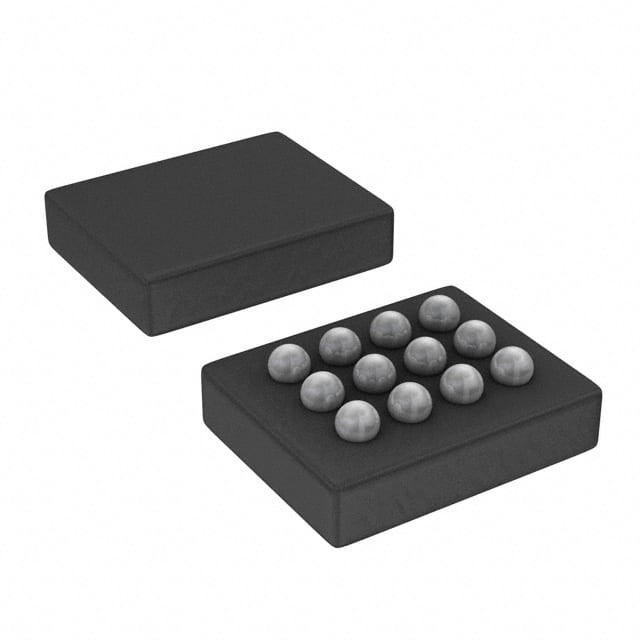

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA Texas Instruments

Descrição

A família de aparelhos TPS6305x é um conversor de alta eficiência e de baixa corrente quiescente, adequado para aplicações em que a tensão de entrada é superior ou inferior à de saída.

A corrente de saída contínua pode chegar a 500 mA no modo de impulso e a 1 A no modo buck.A família de dispositivos TPS6305x regula a tensão de saída em toda a faixa de tensão de entrada alternando automaticamente entre o modo buck ou boost, dependendo da tensão de entrada, assegurando uma transição perfeita entre os modos.

O conversor buck-boost baseia-se num controlador de modulação de largura de pulso (PWM) de frequência fixa que utiliza a retificação síncrona para obter a maior eficiência.O conversor entra no modo de poupança de energia para manter uma elevada eficiência na gama completa de corrente de carga.

O pin PFM/PWM permite ao usuário selecionar entre a operação automática de modo PFM/PWM e a operação forçada de modo PWM. Durante o modo PWM, uma frequência fixa de tipicamente 2,5 MHz é usada.A tensão de saída é programável usando um divisor de resistência externoO conversor pode ser desativado para minimizar a descarga da bateria.O dispositivo é embalado em um DSBGA de 12 pinos e em um pacote HotRod de 12 pinos.

Características

• Boost ou buck real com transição entre o buck e o boost
• Faixa de tensão de entrada de 2,5 V a 5,5 V
• 0,5-A Corrente de saída contínua: VIN ≥ 2,5 V, VOUT = 3,3 V
• Versão de tensão de saída fixa e ajustável
• Eficiência > 90% no modo de impulsionamento e > 95% no modo buck
• 2,5 MHz Frequência de comutação típica
• Limite de corrente de entrada média ajustável
• Tempo de arranque suave ajustável
• Corrente de quiescência do dispositivo < 60 μA
• modo automático de poupança de energia ou modo PWM forçado
• Desconexão de carga durante o desligamento
• Protecção contra a sobre-temperatura
• Pequeno pacote WCSP de 1,6 mm x 1,2 mm, de 12 pinos e HotRodTM QFN de 2,5 mm x 2,5 mm com 12 pinos
• Criar um projeto personalizado utilizando:
TPS63050 Com o WEBENCH® Power Designer
TPS63051 Com o WEBENCH® Power Designer

Aplicações

• Telefones celulares e inteligentes
• Comprimidos PC
• Acessórios para PCs e smartphones
• Aplicações a bateria
• Rede inteligente/medidor inteligente
