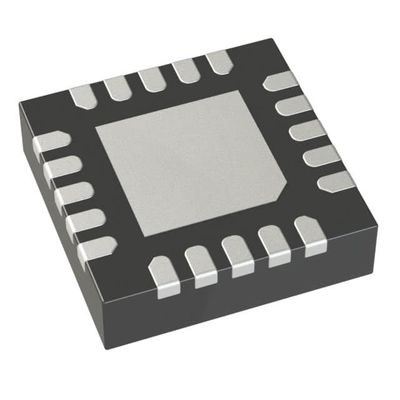

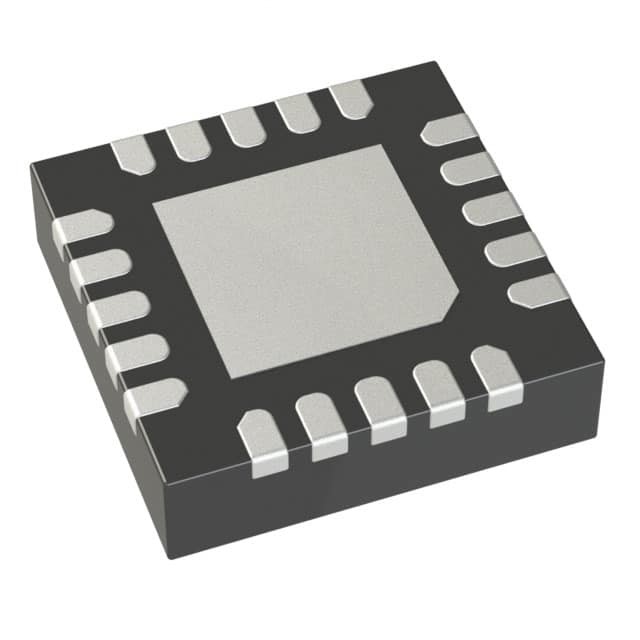

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Dispositivos analógicos Inc.

Descrição

O LTC®3562 é um regulador quad-sincrono monolítico de alta eficiência com uma interface I2C.Dois reguladores são ajustáveis externamente e podem ter as suas tensões de feedback programadas entre 425mV e 800mV em passos de 25mV (tipo A)Os outros dois reguladores são reguladores de saída fixos cujas tensões de saída podem ser programadas entre 600 mV e 3.775 V em etapas de 25 mV (tipo B).Todos os quatro reguladores operam independentemente e podem ser colocados em pulso skipOs reguladores Tipo-A têm pinos RUN separados que podem ser ativados se o controle I2C não estiver disponível.

Características

■ Quatro descidas independentes I2C controladas
Reguladores (2 × 600 mA, 2 × 400 mA)
■ Duas tensões de retorno programáveis I2C
Reguladores (R600A, R400A): VFB 425 mV a 800 mV
■ Dois reguladores de tensão de saída programáveis I2C
(R600B, R400B): VOUT 600mV a 3,775V
■ Modos programáveis: Pulse Skip, LDO, Burst Mode,®
Operação em modo de explosão forçada
■ Corrente quieta < 100μA (todos os reguladores ativados)
em modo LDO)
■ Frequência de comutação fixa de 2,25 MHz (pulso sem pulso)
Modo)
■ O Slew Limiting reduz o ruído da mudança
■ Saída de redefinição de energia para o regulador R600A
■ Pequeno, reforçado termicamente, 20mm × 3mm
Pacote QFN

Aplicações

■ Diversas aplicações portáteis com múltiplos carris de alimentação
■ Dispositivos de informação pessoal
■ Modems sem fios e DSL
■ Câmeras digitais
■ Reprodutores de MP3
■ Instrumentos portáteis
