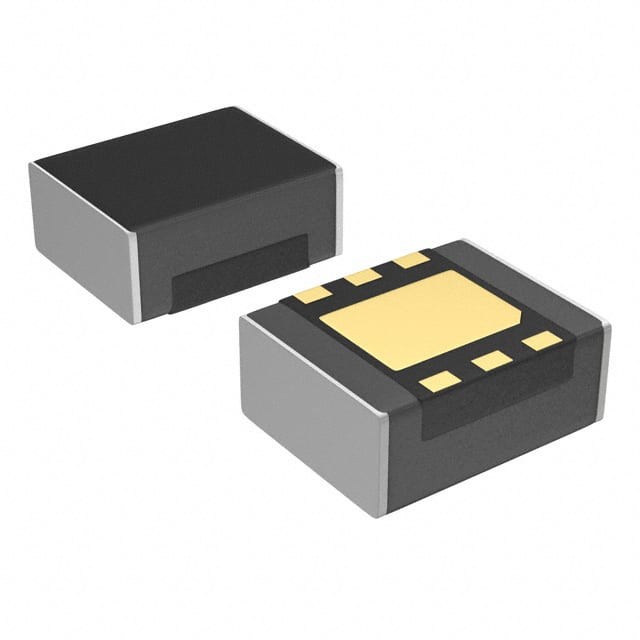

XC9265A3014R-G IC REG FANFARRÃO 3V 200MA 6USPEL Torex Semiconductor Ltd

Descrição geral

A série XC9206/XC9207/XC9208 é um grupo de conversores DC/DC com um transistor de driver de canal P de 0,4Ω embutido, oferecido em um pacote SOT-25.Os ICs são concebidos para proporcionar uma elevada eficiência e uma fonte de alimentação estável com uma corrente de saída de 500mA utilizando apenas uma bobina, um diodo e dois condensadores de cerâmica ligados externamente.
A tensão de saída é programável internamente na faixa de 0,9V a 4,0V em incrementos de 100mV (precisão: ± 2,0%).A frequência de oscilação é selecionável a partir de 300 kHz, 600 kHz e 1,2 MHz para que possa ser selecionada a frequência mais adequada à sua aplicação particular.com regulagem automática de comutação PWM/PFM (série XC9207) e regulação manual de comutação PWM/PFM (série XC9208)A série oferece uma resposta transitória rápida, baixa ondulação e alta eficiência em toda a gama de cargas (de carga leve a condições de corrente de alta saída).As funções de arranque suave e controle de corrente são internamente otimizadas. Durante o estado de espera, todos os circuitos são desligados para reduzir o consumo de corrente a 1,0 μ A ou menos.O transistor de condução de canal P interno é desligado quando a tensão de entrada se torna 1.4 V ou inferior.

■ Características

Diretor P-ch Tr. Introduzido: Resistência ON 0,4Ω
Faixa de tensão de saída: 0,9 V ~ 4,0 V (crescimentos de 100 mV) Precisão de tensão de saída fixa ± 2%
Frequência de oscilação: 300 kHz, 600 kHz, 1,2 MHz Frequência de oscilação fixa Precisão ±15%
Função de espera: Istb = 1μA (MAX.)
Limitador de corrente incorporado: 600mA
Intervalo de tensão de entrada: 1,8 V ~ 6,0 V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
Corrente de saída: 500 mA
Taxa máxima de imposto: 100%
Controle de comutação PWM/PFM (XC9207 / XC9208)
Capacitor de cerâmica compatível
Circuito de arranque suave incorporado
Pequeno pacote: SOT-25

■ Aplicações

● Telefones celulares
(PDC, GSM, CDMA, IMT2000, etc.)
● PDAs, modems de comunicação portáteis
● Jogos portáteis
● Câmeras, câmeras digitais
● Telefones sem fio
● Computadores de cadernos
