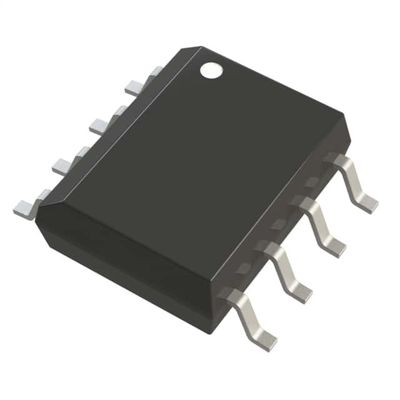

Diodos AZ34063UMTR-G1 IC REG BUCK BST ADJ 1.5A 8SOIC incorporados
| Marca | Diodes Incorporated |
|---|---|
| Número do modelo | AZ34063UMTR-G1 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Avançar, descer. | Configuração de saída | Positivo ou negativo |
|---|---|---|---|
| Topologia | Fanfarrão, impulso | Tipo de saída | Ajustável |
| Número de saídas | 1 | Tensão - entrada (minuto) | 3V |
| Voltagem - Entrada (máximo) | 36 V | Voltagem - saída (min/fixa) | 1.25V |
| Voltagem - Saída (máximo) | 36 V | Corrente - Saída | 1.5A (interruptor) |
| Frequência - interruptor | Até 180kHz | Retificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) | Pacote de dispositivos do fornecedor | 8-SOIC |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| AZ34063UMTR-G1 | IC REG BUCK BST ADJ 1.5A 8SOIC | |
| AP3431MTR-G1 | IC REG BUCK ADJ 2A SYNC 8SOIC | |
| AP3435MPTR-G1 | IC REG BUCK ADJ 3.5A SYNC 8SOIC | |
| AP3202MTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502FMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502HMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502MPTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AZ34063AMTR-E1 | IC REG BUCK BST ADJ 1.5A 8SOIC | |
| AZ34063AMTR-G1 | IC REG BUCK BST ADJ 1.5A 8SOIC | |
| AZ34063CMTR-G1 | IC REG BUCK BST ADJ 1A 8SOIC | |
| AP3502UHMTR-G1 | IC REG BUCK | |
| AP1515-33SG-13 | IC REG BUCK 8SOP | |
| AP1515-SG-13 | IC REG BUCK 8SOP | |
| AP1530SDPG-13 | IC REG BUCK CONVERTER 8SOP | |
| AP1534ASG-13 | IC REG PWM CONVERTER 8SO | |
| AP1537SG-13 | IC REG PWM CONVERTER 8SOP | |
| AZ34063DMTR-G1 | IC REG BUCK BST ADJ 1A 8SOIC | |
| AP3502EMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502MTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3512EMTR-G1 | IC REG BUCK ADJUSTABLE 2A 8SOIC | |
| AP3502UFMTR-G1 | IC REG DC-DC BUCK 8SOIC |
Descrição de produto
Detalhes do produto
Descrição geral
O AZ34063 é um circuito de controle de regulador de comutação monolítico contendo as funções primáriasrequerido para conversores CC-DC. Este dispositivo consiste numa referência de temperatura interna compensada, num comparador de tensão, num oscilador de ciclo de funcionamento controlado com circuito de limite de corrente ativa,condutor e interruptor de saída de alta correnteEste dispositivo foi especificamente concebido para ser utilizado em aplicações Step-Down, Step-Up e Voltage-Inverting com um número mínimo de
Os relatores.
O AZ34063 está disponível em 2 pacotes: SOIC-8 e DIP-8.
Características
• Função de entrada de 3,0 V a 36 V• Corrente de espera baixa
• Limitação da corrente
• Corrente de interrupção de saída para 0,8A
• Voltagem de saída ajustável
• Frequência de operação até 65KHz (CT=330
• Precisão 2% Referência
Aplicações
Carregadores de baterias
NIC/Conmutadores/Hubs
Modems ADSL
Fornecedores de energia de tensão negativa
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Diodos incorporados |
| Categoria de produtos | Reguladores de comutação de CC |
| Série | AZ34063 |
| Tipo | Conversores DC/DC |
| Embalagem | Embalagens alternativas |
| Peso unitário | 00,002610 oz. |
| Estilo de montagem | SMD/SMT |
| Embalagem | 8-SOIC (0,154", 3,90 mm de largura) |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável |
| Função | Avançar, descer. |
| Embalagem do produto do fornecedor | 8-SOIC |
| Número de saídas | 1 Produção |
| Topologia | Buck, impulsionar. |
| Mudança de frequência | Até 180 kHz |
| Corrente de saída | 1.5A (interruptor) |
| Configuração de saída | Positivo ou negativo |
| Tensão de saída | 1.25V |
| Voltagem de saída máxima | 36 V |
| Rectificador síncrono | - Não, não. |
| Voltagem-entrada-min | 3V |
| Voltagem de entrada-máximo | 36 V |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 1.25 V a 36 V |
| Corrente de abastecimento operacional | 4 mA |
| Voltagem de entrada-MAX | 36 V |
| Corrente de saída | 1.5 A |
| Frequência de comutação | 180 kHz |
| Voltagem de entrada MIN | 3 V |
| Voltagem de alimentação-min | 3 V |
| Embalagem | SOIC-8 |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| MC33063AVDG Circuitos de energia |
Buck / Boost / Inverter Regulator, Switching, 1.5 A TA= -40°C a 125°C, SOIC-8 Corpo estreito, 98-TUBE | ON Semicondutor | AZ34063UMTR-G1 versus MC33063AVDG |
| AZ34063UP-G1 Circuitos de energia |
Regulador de comutação, modo de tensão, 1,5 A, 45 kHz Frequência de comutação máxima, PDIP8, GREEN, DIP-8 | Diodos incorporados | AZ34063UMTR-G1 versus AZ34063UP-G1 |
| MC33063AQDRQ1 Circuitos de energia |
Catálogo de automóveis 1.5-A Regulador de comutação de aumento máximo/buck/inversão 8-SOIC -40 a 125 | Texas Instruments | AZ34063UMTR-G1 versus MC33063AQDRQ1 |
| MC33063AVDR2 Circuitos de energia |
1.5Um regulador de comutação, com frequência de comutação de 100 kHz-MAX, PDSO8, SOIC-8. | Rochester Electronics LLC | AZ34063UMTR-G1 versus MC33063AVDR2 |
| MC33063AVD Circuitos de energia |
1.5Um regulador de comutação, com frequência de comutação de 100 kHz-MAX, PDSO8, SOIC-8. | Rochester Electronics LLC | AZ34063UMTR-G1 versus MC33063AVD |
| AZ34063UM-G1 Circuitos de energia |
Regulador de comutação, modo de tensão, 1,5 A, 45 kHz Frequência de comutação máxima, PDSO8, GREEN, SOIC-8 | Diodos incorporados | AZ34063UMTR-G1 versus AZ34063UM-G1 |
| MC33063AVDR2G Circuitos de energia |
Buck / Boost / Inverter Regulator, Comutação, 1,5 A TA= -40°C a 125°C, SOIC-8 Corpo estreito, 2500-REEL | ON Semicondutor | AZ34063UMTR-G1 versus MC33063AVDR2G |
Descrições
Buck, Boost Switching Regulator IC Positivo ou Negativo Ajustável 1.25V 1 Saída 1.5A (Switch) 8-SOIC (0,154", 3,90mm de largura)
Conv DC-DC 3V a 36V Inv/Step Up/Step Down Single-Out 8-Pin SOIC T/R
Reguladores de tensão - Reguladores de comutação 1.5A Step-Down/Up 3.0V a 36V 180kHz
