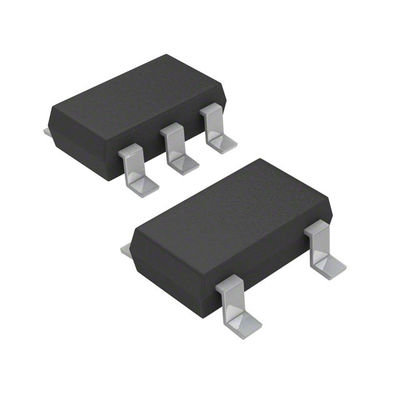

MP2104DJ-LF-Z IC REG BUCK ADJ 600MA TSOT23-5 Monolithic Power Systems Inc.
| Marca | Monolithic Power Systems Inc. |
|---|---|
| Número do modelo | MP2104DJ-LF-Z |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Demitir-se | Configuração de saída | Positivo |
|---|---|---|---|
| Topologia | Fanfarrão | Tipo de saída | Ajustável |
| Número de saídas | 1 | Voltagem - Entrada (min) | 2.5V |
| Voltagem - Entrada (máximo) | 6V | Voltagem - saída (min/fixa) | 0.6V |
| Voltagem - Saída (máximo) | 6V | Corrente - Saída | 600mA |
| Frequência - interruptor | 1.7MHZ | Retificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | SOT-23-5 fino, TSOT-23-5 | Pacote de dispositivos do fornecedor | TSOT-23-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MP2104DJ-LF-Z | IC REG BUCK ADJ 600MA TSOT23-5 | |
| MP3209DJ-LF-Z | IC REG BOOST ADJ 350MA TSOT23-5 | |
| MP3410DJ-LF-Z | IC REG BOOST ADJ 1.3A TSOT23-5 | |
| MP3216GJE-Z | IC REG BOOST ADJUSTABLE 750MA | |
| MP1541DJ-LF-Z | IC REG BOOST ADJ 300MA TSOT23-5 | |
| MP2104DJ-LF-P | IC REG BUCK ADJ 600MA TSOT23-5 | |
| MP3209DJ-LF-P | IC REG BOOST ADJ 350MA TSOT23-5 | |
| MP1540DJ-LF-P | IC REG BOOST ADJ 200MA TSOT23-5 | |
| MP1541DJ-LF-P | IC REG BOOST ADJ 300MA TSOT23-5 | |
| MP2105DJ-LF-Z | IC REG BUCK ADJ 800MA TSOT23-5 | |
| MP2105DJ-LF-P | IC REG BUCK ADJ 800MA TSOT23-5 | |
| MP1540DJ-LF-Z | IC REG BOOST ADJ 200MA TSOT23-5 | |
| MP2104DJ-1.8-LF-Z | IC REG BUCK 1.8V 600MA TSOT23-5 | |
| MP2104DJ-1.5-LF-Z | IC REG BUCK 1.5V 600MA TSOT23-5 | |
| MP3216GJE-P | IC REG BOOST ADJUSTABLE 750MA | |
| MPQ3410DJ-LF-Z | IC REG BOOST ADJUSTABLE 1.3A | |
| MPQ3410DJ-AEC1-LF-Z | IC REG BOOST ADJUSTABLE 1.3A | |
| MP2104DJ-1.5-LF-P | IC REG BUCK 1.5V 600MA TSOT23-5 | |
| MP2104DJ-1.8-LF-P | IC REG BUCK 1.8V 600MA TSOT23-5 | |
| MP3410DJ-LF-P | IC REG BOOST ADJ 1.3A TSOT23-5 | |
| MPQ3410DJ-LF-P | IC REG BOOST ADJUSTABLE 1.3A | |
| MPQ3410DJ-AEC1-LF-P | IC REG BOOST ADJUSTABLE 1.3A |
Descrição de produto
Detalhes do produto
Descrição
O MP2104 é um conversor PWM de frequência constante de 1,7 MHz, modo de corrente.O dispositivo integra um interruptor principal e um retificador síncrono para alta eficiência sem um diodo Schottky externoO MP2104 pode fornecer 600mA de corrente de carga de uma tensão de entrada de 2,5V a 6V.A tensão de saída para o MP2104DJ pode ser regulada até 0O MP2104 também pode funcionar a 100% do ciclo de trabalho para aplicações de baixa abandono.
Características
• Alta eficiência: até 95%• Frequência de comutação constante de 1,7 MHz
• Corrente de carga disponível de 600 mA
• Faixa de tensão de entrada de 2,5 V a 6 V
• Tensão de saída tão baixa quanto 0,6 V
• 100% do ciclo de trabalho em abandono
• Controle do modo de corrente
• Proteção contra curto-circuito
• Proteção contra falhas térmicas
• Corrente de desligamento < 0,1 μA
• Versões de saída fixa de 1,5 V e 1,8 V
• Pacote TSOT23 de 5 pines que economiza espaço
Aplicações
• Celulares e Smartphones• Microprocessadores e componentes do núcleo DSP
• PDAs
• Reprodutores de MP3
• Câmeras digitais e de vídeo
• Instrumentos portáteis
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Sistemas de energia monolíticos |
| Categoria de produtos | Reguladores de comutação de CC |
| Série | MP2104 |
| Tipo | Conversores de tensão |
| Embalagem | Tape & Reel (TR) |
| Peso unitário | 0.000222 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | SOT-23-5 fino, TSOT-23-5 |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável |
| Função | Descenso |
| Embalagem do produto do fornecedor | TSOT-23-5 |
| Número de saídas | 1 Produção |
| Topologia | Buck. |
| Mudança de frequência | 10,7 MHz |
| Corrente de saída | 600 mA |
| Configuração de saída | Positivo |
| Tensão de saída | 0.6V |
| Voltagem de saída máxima | 6V |
| Rectificador síncrono | - Sim, sim. |
| Voltagem-entrada-min | 2.5V |
| Voltagem de entrada-máximo | 6V |
| Embalagem | TSOT-23-5 |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| MP2104DJ-LF Circuitos de energia |
Regulador de comutação, modo de corrente, 1.4A, 2080 kHz Frequência de comutação máxima, PDSO5, 1 MM de altura, livre de chumbo, MO-193AA, TSOT-23, 5 PIN | Sistemas de energia monolíticos | MP2104DJ-LF-Z vs MP2104DJ-LF |
| MP2104DJ Circuitos de energia |
Regulador de comutação, modo de corrente, 1.4A, 2080kHz Frequência de comutação máxima, PDSO5, 1 MM HEIGHT, MO-193AA, TSOT-23, 5 PIN | Sistemas de energia monolíticos | MP2104DJ-LF-Z vs MP2104DJ |
| MP2104DJ-Z Circuitos de energia |
Regulador de comutação, modo de corrente, 1.4A, 2080kHz Frequência de comutação máxima, PDSO5, 1 MM HEIGHT, MO-193AA, TSOT-23, 5 PIN | Sistemas de energia monolíticos | MP2104DJ-LF-Z vs MP2104DJ-Z |
Descrições
Regulador de comutação de buck IC ajustável positivo 0,6V 1 saída 600mA SOT-23-5 fina, TSOT-23-5
Reguladores de tensão - Reguladores de comutação 0.6A/6V Sincronizador Step Down
