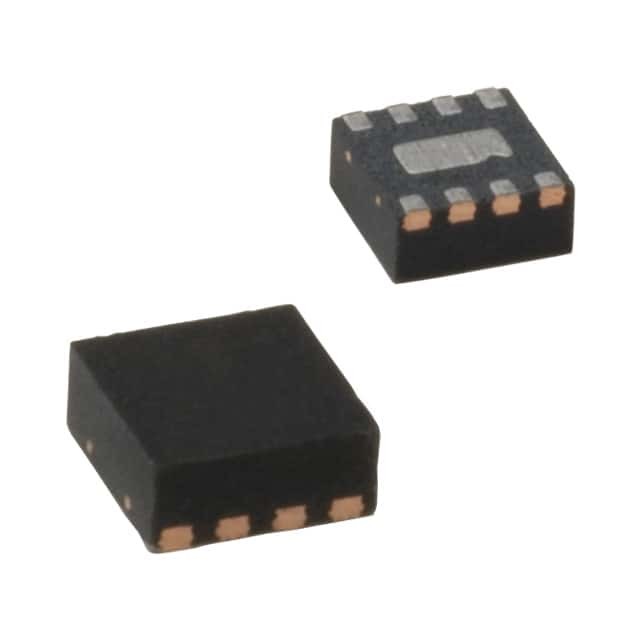

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Tecnologia de microchip

Descrição geral

O MIC2288 é um regulador de comutação de impulso PWM de 1,2 MHz, DC/DC disponível em Thin SOT-23 de baixo perfil e opções de pacote MLFTM de 2 mm × 2 mm.A alta densidade de potência é alcançada com o interruptor interno 34V/1A do MIC2288, permitindo-lhe carregar cargas grandes numa pequena pegada.
O MIC2288 implementa um esquema de controle de modo de corrente de frequência constante, 1,2 MHz PWM, com compensação interna que oferece excelente resposta transitória e desempenho de regulação de saída.A operação de alta frequência economiza espaço na placa permitindo que pequenosA topologia PWM de frequência fixa também reduz o ruído de comutação espúrio e a ondulação para a fonte de energia de entrada.
O MIC2288 está disponível em um pacote Thin SOT-23-5 de baixo perfil e um pacote sem chumbo 2mm × 2mm MLFTM-8.

Características

• Faixa de tensão de entrada de 2,5 V a 10 V
• Voltagem de saída ajustável a 34 V
• Corrente de interrupção superior a 1A
• Função PWM de 1,2 MHz
• Estável com condensadores de cerâmica
• Eficiência elevada
• < 1% de regulação da linha e da carga
• Baixa interdependência entre entradas e saídas
• Corrente de desligamento < 1 μA
• UVLO
• Protecção contra sobrevoltagem de saída (MIC2288BML)
• Desligamento por sobre temperatura
• Opção de embalagem fina SOT-23-5
• Opção de embalagem MLFTM-8 sem chumbo de 2 mm × 2 mm
• Faixa de temperatura de junção de 40°C a +125°C

Aplicações

• Alimentação orgânica EL
• Fornecimento de distorção TFT-LCD
• Fornecimento de 12 V para aplicações DSL
• Conversores DC/DC de saída múltipla
• Reguladores de saída positivos e negativos
• Conversores SEPIC
