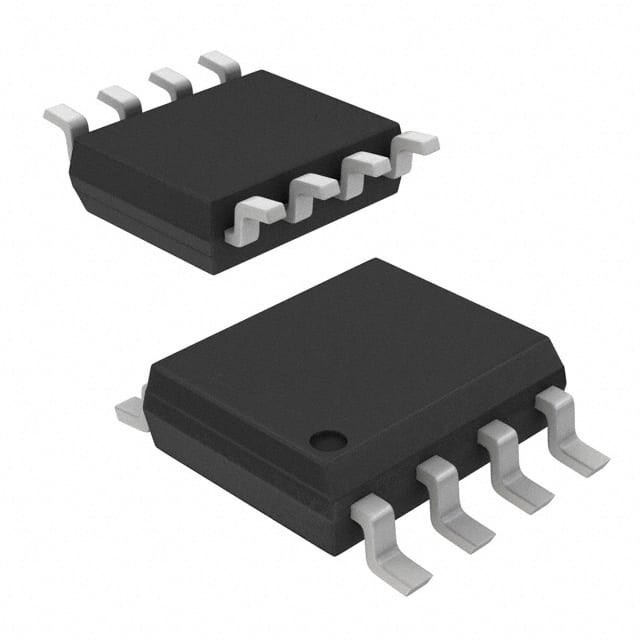

ICL7660CBAZ-T IC REG CHARG BOMBA INV 45MA 8SOIC Renesas Electronics America Inc

  • ICL7660CBAZ-T IC REG CHARG PUMP INV 45MA 8SOIC Renesas Electronics America Inc
Marca Renesas Electronics America Inc
Número do modelo ICL7660CBAZ-T
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem Saco antiestático e caixa de papelão
Tempo de entrega 3-5 dias úteis
Termos de pagamento T/T
Habilidade da fonte Em estoque

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Função Ratiometric Configuração de saída Positivo ou negativo
Topologia Bomba de Carga Tipo de saída Fixado
Número de saídas 1 Tensão - entrada (minuto) 1,5V
Voltagem - Entrada (máximo) 10 V Voltagem - saída (min/fixa) -Vin, 2Vin
Voltagem - Saída (máximo) - Corrente - Saída 45mA
Frequência - interruptor 10kHz Retificador síncrono - Não, não.
Temperatura de funcionamento 0°C ~ 70°C (TA) Tipo de montagem Montagem de superfície
Embalagem / Caixa 8-SOIC (0,154", 3,90 mm de largura) Pacote de dispositivos do fornecedor 8-SOIC
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number Description
ICL7660CBAZ-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660ACBAZA-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660CBAZ IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SIBAZT IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660CBAZA-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660ACBAZA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SIBAZ IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660CBAZA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SCBAZ IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660AIBAZA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660AIBAZA-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SCBAZ-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660CBA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SCBA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SIBA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660AIBA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660ACBA IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660ACBA-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660AIBA-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660CBA-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SCBA-T IC REG CHARG PUMP INV 45MA 8SOIC
ICL7660SIBAT IC REG CHARG PUMP INV 45MA 8SOIC
ISL9110SIINZ-T IC REG BUCK BOOST 20WLCSP
ISL9110SIIAZ-T IC REG BUCK BOOST 20WLCSP
Deixe um recado
Part Number Description
Descrição de produto

Detalhes do produto

Os ICL7660 e ICL7660A da Intersil são circuitos de alimentação CMOS monolíticos que oferecem vantagens de desempenho únicas em relação aos dispositivos disponíveis anteriormente.O ICL7660 realiza conversões de tensão de alimentação de positiva para negativa para um intervalo de entrada de +1.5V a +10,0V, resultando em tensões de saída complementares de -1,5V a -10,0V e o ICL7660A realiza as mesmas conversões com uma faixa de entrada de +1,5V a +12.0V, resultando em tensões de saída complementares de -1.5V a -12.0V. São necessários apenas 2 condensadores externos não críticos para as funções da bomba de carga e do reservatório de carga.Os ICL7660 e ICL7660A também podem ser conectados para funcionar como duplicadores de tensão e gerarão tensões de saída até +18.6V com entrada de +10V.

Características

• Conversão simples da fonte lógica de +5V para fontes de ±5V
• Multiplicação simples de tensão (VOUT= (-) nVIN)
• Eficiência típica de conversão de tensão em circuito aberto 99,9%
• Eficiência energética típica de 98%
• Ampla gama de tensões de funcionamento
- ICL7660. . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 V a 10,0 V
- ICL7660A. . . . . . . . . . . . . . . . . . . . . . . . . 1,5 V a 12,0 V
• ICL7660A 100% Testado a 3 V
• Fácil de utilizar - Requer apenas 2 componentes passivos externos não críticos
• Sem diodo externo no intervalo de temperatura e tensão
• Pb-Free Plus Anneal disponível (compatível com a RoHS)

Especificações

Atributo Atributo Valor
Fabricante Renesas
Categoria de produtos Reguladores de comutação de CC
Série ICL7660
Tipo Bombas de carga
Embalagem Embalagens alternativas
Peso unitário 0.019048 onças
Estilo de montagem SMD/SMT
Embalagem 8-SOIC (0,154", 3,90 mm de largura)
Temperatura de funcionamento 0°C ~ 70°C (TA)
Tipo de montagem Montagem de superfície
Tipo de saída Fixado
Função Ratiometria
Embalagem do produto do fornecedor 8-SOIC
Número de saídas 1 Produção
Topologia Bomba de carga
Mudança de frequência 10 kHz
Corrente de saída 45 mA
Configuração de saída Positivo ou negativo
Tensão de saída -Vin, 2Vin
Voltagem de saída máxima -
Rectificador síncrono - Não, não.
Voltagem-entrada-min 1.5V
Voltagem de entrada-máximo 10 V
Temperatura máxima de funcionamento + 70 C
Intervalo de temperatura de funcionamento 0 C
Voltagem de saída - 1,5 V a - 10 V 18,6 V
Corrente de saída 45 mA
Embalagem SOIC-8

Descrições

Regulador de comutação de bomba de carga IC positivo ou negativo fixo -Vin, 2Vin 1 saída 45mA 8-SOIC (0,154", 3,90mm de largura)
Bomba de carga INV/STPUP/STPDN -1,5V a -10V/18,6V 45mA SOIC 8-Pin N T/R
Reguladores de tensão - Reguladores de comutação CMOS VAGE CNVRTR COM
