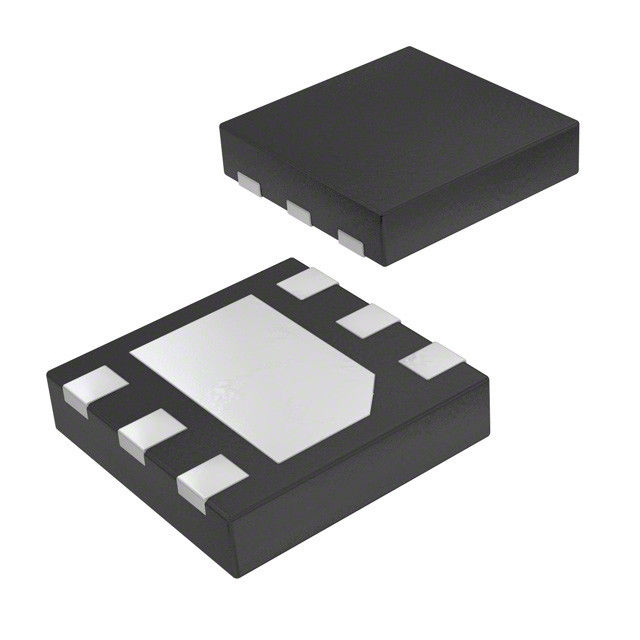

RT8010GQW IC REG BUCK ADJUSTABLE 1A 6WDFN Richtek EUA Inc.

Descrição geral

O RT8010/A é um conversor DC-DC PWM (Pulse-Width-Modulated) de alta eficiência, capaz de fornecer uma corrente de saída de 1 A numa ampla gama de tensões de entrada de 2,5 V a 5,5 V,O RT8010/A é ideal para dispositivos eletrônicos portáteis que são alimentados por uma bateria de iões de lítio de 1 célula ou por outras fontes de energia, como telefones celulares., PDAs e dispositivos portáteis.
Dois modos de operação estão disponíveis, incluindo: PWM/Low Dropout automatic switch e modos de desligamento.Não é necessário nenhum diodo Schottky externo na aplicação prática.
O RT8010/A entra no modo Low-Dropout quando o PWM normal não pode fornecer tensão de saída regulada ligando continuamente o PMOS superior.1μA quando o alfinete EN é puxado para baixo.
A onda de comutação é facilmente suavizada por pequenos elementos de filtragem de embalagem devido a uma frequência de funcionamento fixa de 1,5 MHz.Isto, juntamente com o pequeno WDFN-6L 2x2 e WQFN-16L 3x3 pacote fornece pequena área de aplicação PCBOutras características incluem arranque suave, voltagem de referência interna mais baixa com uma precisão de 2%, protecção contra sobre-temperatura e protecção contra sobre-corrente.

Características

● Faixa de entrada de +2,5 V a +5,5 V
● Voltagem de saída (Saída ajustável de 0,6 V a VIN)
RT8010: 1,0 V, 1,2 V, 1,5 V, 1,6 V, 1,8 V, 2,5 V e 3,3 V
Voltagem de saída fixa/ajustável
RT8010A Somente tensão de saída ajustável
● Corrente de saída 1A
● 95% de eficiência
● Não é necessário diodo Schottky
● Operação PWM de frequência fixa de 1,5 MHz
● Pequeno pacote WDFN de 6 e WQFN
● Compatível com a RoHS e 100% livre de chumbo (Pb)

Aplicações

● Telefones celulares
● Dispositivos de Informação Pessoal
● Modems sem fio e DSL
● Reprodutores de MP3
● Instrumentos portáteis
