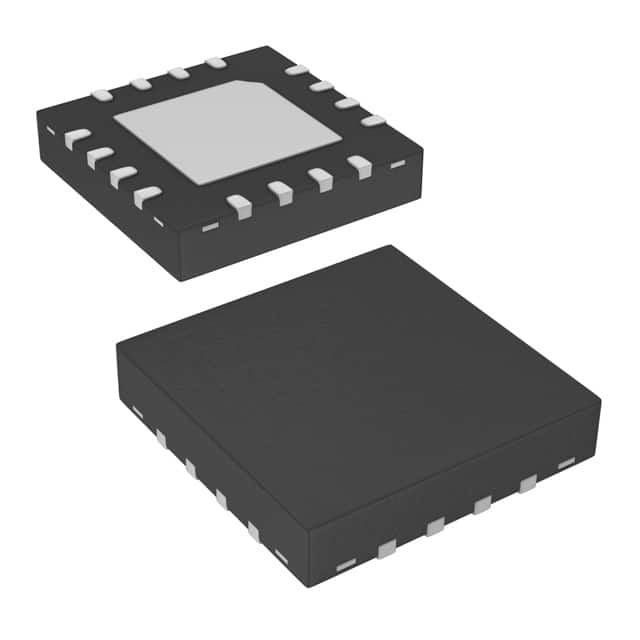

ISL8014AIRZ-T IC REG BUCK REGULÁVEL 4A 16QFN Renesas Electronics America Inc.
| Marca | Renesas Electronics America Inc |
|---|---|
| Número do modelo | ISL8014AIRZ-T |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Demitir-se | Configuração de saída | Positivo |
|---|---|---|---|
| Topologia | Fanfarrão | Tipo de saída | Ajustável |
| Número de saídas | 1 | Tensão - entrada (minuto) | 2.8V |
| Voltagem - Entrada (máximo) | 5.5V | Voltagem - saída (min/fixa) | 0.8V |
| Voltagem - Saída (máximo) | 5.5V | Corrente - Saída | 4A |
| Frequência - interruptor | 1MHz | Retificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-VQFN expôs a almofada | Pacote de dispositivos do fornecedor | 16-QFN (4x4) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| ISL8014AIRZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ-T7A | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8014AIRZ-T7A | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013IRZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78214ARZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8014AIRZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL78235AARZ | IC REG BUCK ADJ 5A 16WFQFN | |
| ISL78235AARZ-T | IC REG BUCK ADJ 5A 16WFQFN | |
| ISL78213ARZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78213ARZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013IRZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78214ARZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL6410IR | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIR | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IRZ-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIRZ-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIR-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIRZ | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IR-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IRZ | IC REG BUCK PROG 600MA 16QFN | |
| ISL8014IRZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8014IRZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL78213ARZ-TS2568 | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013AIRZ-TS2568 | IC REG BUCK ADJ 3A SYNC | |
| ISL8013IRZ-TS2568 | IC REG BUCK ADJ 3A SYNC |
Descrição de produto
Detalhes do produto
O ISL8014A é um conversor DC/DC sincronizado de alta eficiência, monolítico e step-down que pode fornecer até 4A de corrente de saída contínua a partir de uma fonte de entrada de 2,8V a 5,5V.Ele usa uma arquitetura de controle de corrente para fornecer uma operação de ciclo de trabalho muito baixo em alta frequência com resposta transitória rápida e excelente estabilidade do loop.
Características
• Regulador sincronizado de alta eficiência com até 97% de eficiência• Saída de potência (PG) com um atraso de 1 ms
• Tensão de alimentação de 2,8 V a 5,5 V
• Precisão de saída de 3% sobre temperatura/carga/linha
• Corrente de saída 4A
• Pin compatível com o ISL8013A
• Iniciação com saída pré-participada
• Iniciação suave interna - 1 ms
• Descarga de saída de paragem suave durante a incapacidade
• Corrente de alimentação quiescente de 35μA no modo PFM
• Modo PWM forçado e Modo PFM selecionáveis
• Sincronização externa até 4 MHz
• Corrente de desligamento controlada por lógica inferior a 1 μA
• 100% do ciclo máximo de trabalho
• Compensação do modo de corrente interna
• Limitação da corrente de pico e protecção contra curto-circuito no modo de soluço
• Proteção contra excesso de temperatura
• Pequeno 16 Ld 4mmx4mm QFN
• Livre de Pb (compatível com a RoHS)
Pedidos* (ver página 14)
• Módulos POL DC/DC• C/μP, FPGA e DSP Potência
• Módulos DC/DC de ligação para roteadores e comutadores
• Instrumentos portáteis
• Sistemas de ensaio e medição
• Dispositivos movidos por baterias de iões de lítio
• Módulos de pequeno fator de forma (SFP)
• Leitores de códigos de barras
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Renesas |
| Categoria de produtos | Reguladores de comutação de CC |
| Série | ISL8014A |
| Tipo | Desça. |
| Embalagem | Embalagens alternativas de fita e bobina (TR) |
| Estilo de montagem | SMD/SMT |
| Embalagem | Pad 16-VQFN Exposto |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável |
| Função | Descenso |
| Embalagem do produto do fornecedor | 16-QFN (4x4) |
| Número de saídas | 1 Produção |
| Topologia | Buck. |
| Mudança de frequência | 1MHz |
| Corrente de saída | 4A |
| Configuração de saída | Positivo |
| Tensão de saída | 0.8V |
| Voltagem de saída máxima | 5.5V |
| Rectificador síncrono | - Sim, sim. |
| Voltagem-entrada-min | 2.8V |
| Voltagem de entrada-máximo | 5.5V |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 0.8 V |
| Voltagem de entrada-MAX | 5.5 V |
| Corrente de saída | Ajustável |
| Frequência de comutação | 1000 kHz |
| Voltagem de entrada MIN | 2.8 V |
| Embalagem | QFN-EP-16 |
Descrições
Conv DC-DC 2.8V a 5.5V Step Down Single-Out 0.8V 4A 16-Pin QFN EP T/R
Reguladores de tensão - Reguladores de comutação 4A LW QUIESCENT CUR 1 6MHZ 4X4 16LD
