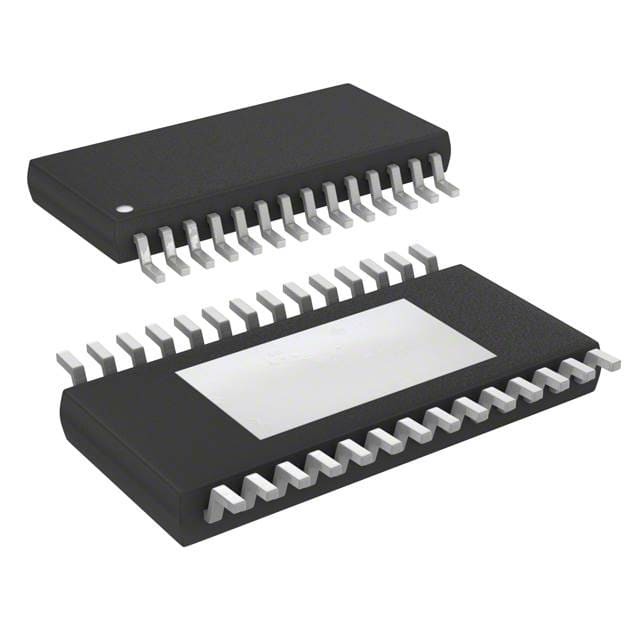

MAX1945REUI+ IC REG BUCK ADJ/PROG 6A 28TSSOP Analog Devices Inc./Maxim Integrado
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Número do modelo | MAX1945REUI+ |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Demitir-se | Configuração de saída | Positivo |
|---|---|---|---|
| Topologia | Fanfarrão | Tipo de saída | Ajustável (programável) |
| Número de saídas | 1 | Tensão - entrada (minuto) | 2.6V |
| Voltagem - Entrada (máximo) | 5.5V | Voltagem - saída (min/fixa) | 0.8V (1.8V, 2.5V) |
| Voltagem - Saída (máximo) | 4.68V | Corrente - Saída | 6A |
| Frequência - interruptor | 400 kHz ~ 1,2 MHz | Retificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | (0,173", largura de 4.40mm) almofada 28-TSSOP exposta | Pacote de dispositivos do fornecedor | 28-TSSOP-EP |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MAX1945REUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| NCP1592PAR2G | IC REG BUCK ADJ 6A 28TSSOP | |
| EL7566DREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1709EUI+ | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1709EUI+T | IC REG BST ADJ/PROG 7.5A 28TSSOP | |
| MAX1945REUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7554IREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CRE | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566DRE | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7554IRE-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IRE-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7554IREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7566AIREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566AIREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DRE-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T13 | IC REG BUCK ADJ 6A 28HTSSOP | |
| EL7566DREZ-T7 | IC REG BUCK ADJ 6A 28HTSSOP | |
| MAX1945SEUI+ | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| MAX1945SEUI+T | IC REG BUCK ADJ/PROG 6A 28TSSOP | |
| EL7563CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T7 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7564CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP | |
| EL7563CREZ-T13 | IC REG BUCK ADJ 4A 28HTSSOP |
Descrição de produto
Detalhes do produto
Descrição geral
Os reguladores de comutação de modulação de largura de pulso (PWM) de alta eficiência MAX1945R/MAX1945S fornecem até 6A de corrente de saída.5V e fornecer tensões de saída selecionáveis de 1.8V, 2.5V e tensões de saída ajustáveis de 0,8V a 85% da tensão de alimentação.
Características
* 6A PWM Step-Down Regulador com 95% de eficiência* 1MHz/500kHz de comutação para pequenos componentes externos
* 0.76in2 Completo 6A regulador de pegada
* Componentes externos √ Alturas <3 mm
* ± 1% de precisão de saída sobre carga, linha e temperatura
* Funcionam de 2.6V a 5.5V
* Funcionar a partir de entrada de 2,5 V com VCC a 3,3 V/5 V
* Voltagem de saída pré-definida de 1,8 V ou 2,5 V
* Saída ajustável de 0,8 V a 85% da entrada
* Margem de tensão: ± 4% (MAX1945R) ou ± 9% (MAX1945S)
* Sincronizar com o relógio externo
* SYNCOUT fornece saída de relógio de 180 graus fora de fase
* Projetos de condensadores totalmente cerâmicos ou eletrolíticos
Aplicações
Fontes de alimentação distribuídas de baixa tensão e alta densidadeVoltagens do núcleo ASIC, CPU e DSP
Fonte de alimentação da RAM
Fornecimentos de energia para estações de base, telecomunicações e equipamentos de rede
Fornecedores de energia para servidores e notebooks
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Maxim Integrado |
| Categoria de produtos | Reguladores de comutação de CC |
| Série | MAX1945R |
| Tipo | Conversor de tensão |
| Embalagem | Embalagens alternativas de tubos |
| Estilo de montagem | SMD/SMT |
| Embalagem | 28-TSSOP (0,173", 4,40 mm de largura) Pad exposto |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável (programável) |
| Função | Descenso |
| Embalagem do produto do fornecedor | 28-TSSOP-EP |
| Número de saídas | 1 Produção |
| Topologia | Buck. |
| Mudança de frequência | 400 kHz ~ 1,2 MHz |
| Corrente de saída | 6A |
| Configuração de saída | Positivo |
| Tensão de saída | 0.8V (1.8V, 2.5V) |
| Voltagem de saída máxima | 4.68V |
| Rectificador síncrono | - Não, não. |
| Voltagem-entrada-min | 2.6V |
| Voltagem de entrada-máximo | 5.5V |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 1.8 V a 2,5 V |
| Voltagem de entrada-MAX | 5.5 V |
| Corrente de saída | 6 A |
| Frequência de comutação | 1 MHz |
| Voltagem de entrada MIN | 2.6 V |
| Parte-#-Aliases | MAX1945R |
| Embalagem | TSSOP-EP-28 |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| MAX1945REUI-T Circuitos de energia |
Regulador de comutação, modo de corrente, 9A, 1200 kHz Freq-Max de comutação, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 | Produtos integrados Maxim | MAX1945REUI+ versus MAX1945REUI-T |
| MAX1945REUI Circuitos de energia |
Regulador de comutação, modo de corrente, 9A, 1200 kHz Freq-Max de comutação, BICMOS, PDSO28, 4.40 MM, MO-153AET, TSSOP-28 | Produtos integrados Maxim | MAX1945REUI+ versus MAX1945REUI |
| MAX1945REUI+T Circuitos de energia |
Regulador de comutação, modo de corrente, 9A, 1200 kHz Freq-Max de comutação, BICMOS, PDSO28, 4,40 MM, PAD EXPOSED, TSSOP-28 | Produtos integrados Maxim | MAX1945REUI+ versus MAX1945REUI+T |
Descrições
Buck Switching Regulator IC Positivo Ajustável (Programável) 0,8V (1,8V, 2,5V) 1 Saída 6A 28-TSSOP (0,173", 4,40mm Largura) Pad Exposto
Reguladores de voltagem - Reguladores de comutação 1MHz 1% 6A PWM step-down
