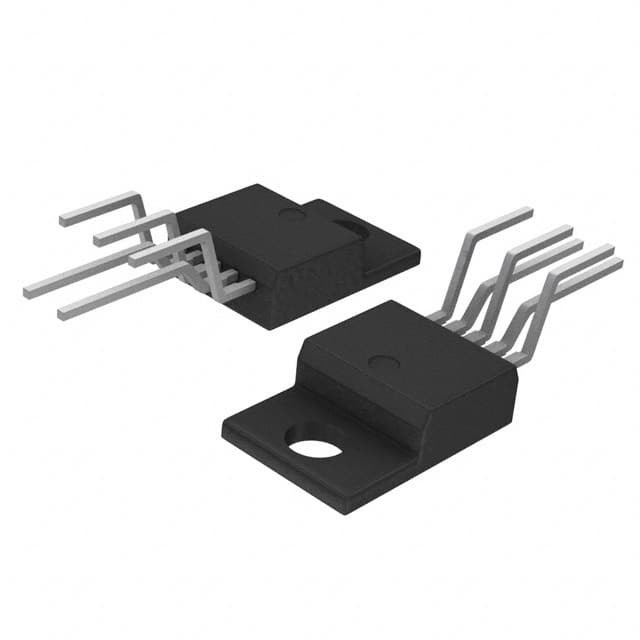

MC33167TVG IC REG BUCK BST ADJ 5.5A TO220-5 em semi

As séries MC34167, MC33167 são reguladores de comutação de potência de alta performance de frequência fixa que contêm as funções primárias necessárias para conversores dc a dc. This series was specifically designed to be incorporated in step−down and voltage−inverting configurations with a minimum number of external components and can also be used cost effectively in step−up applications.

Estes dispositivos consistem numa referência com compensação de temperatura interna, num oscilador de frequência fixa com componentes de sincronização no chip, num modulador de largura de pulso de bloqueio para medição de pulso único,amplificador de erro de ganho elevadoAs características de proteção consistem em limitação de corrente ciclo a ciclo, bloqueio de baixa tensão e desligamento térmico.Também está incluído um modo de espera de baixa potência que reduz a corrente de alimentação para 36 A.

Características

• Corrente do interruptor de saída superior a 5,0 A
• Oscilador de Frequência Fixa (72 kHz) com Timing no Chip
• Fornece saída de 5,05 V sem divisor de resistor externo
• Precisão 2% Referência
• 0 a 95% do ciclo de trabalho de saída
• Limitação de corrente ciclo a ciclo
• Bloqueio de baixa tensão com histerese
• Desligamento térmico interno
• Função de 7,5 V a 40 V
• Modo de espera reduz a corrente de alimentação para 36 A
• Pacote econômico de 5−Lead TO−220 com duas formas opcionais de chumbo
• Também disponível no pacote D2PAK de montagem de superfície
• Nível de sensibilidade à humidade (MSL) igual a 1
• Disponíveis pacotes livres de Pb
