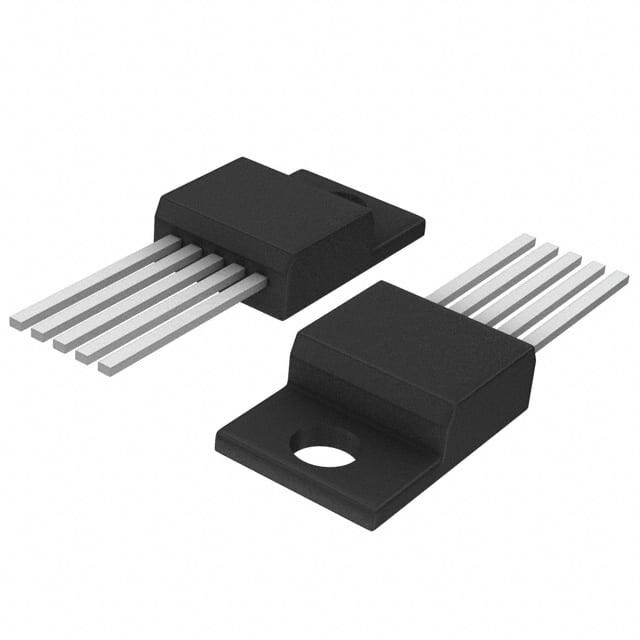

LM2575T-ADJG IC REG BUCK ADJ 1A TO220-5 em semi
| Marca | onsemi |
|---|---|
| Número do modelo | LM2575T-ADJG |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Demitir-se | Configuração de saída | Positivo |
|---|---|---|---|
| Topologia | Fanfarrão | Tipo de saída | Ajustável |
| Número de saídas | 1 | Tensão - entrada (minuto) | 4,75V |
| Voltagem - Entrada (máximo) | 40V | Voltagem - saída (min/fixa) | 1.23V |
| Voltagem - Saída (máximo) | 37V | Corrente - Saída | 1A |
| Frequência - interruptor | 52kHz | Retificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) | Tipo de montagem | Através do Buraco |
| Embalagem / Caixa | TO-220-5 | Pacote de dispositivos do fornecedor | TO-220-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| LM2575T-ADJG | IC REG BUCK ADJ 1A TO220-5 | |
| MC33166TG | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| LM2576T-005G | IC REG MULTI CONFG 5V 3A TO220-5 | |
| LM2575T-5G | IC REG BUCK 5V 1A TO220-5 | |
| LM2575T-3.3G | IC REG BUCK 3.3V TO220-5 | |
| LM2575T-12G | IC REG BUCK 12V 1A TO220-5 | |
| LM2575T-15G | IC REG BUCK 15V 1A TO220-5 | |
| LM2576T-15G | IC REG MULT CONFG 15V 3A TO220-5 | |
| MC34166TG | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| LM2576T-3.3G | IC REG MULTI CONFG 3.3V TO220-5 | |
| MC33167TG | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| LM2576T-ADJG | IC REG MULT CONFG ADJ 3A TO220-5 | |
| LM2576T-012G | IC REG MULT CONFG 12V 3A TO220-5 | |
| LM2576T-005 | IC REG MULTI CONFG 5V 3A TO220-5 | |
| LM2575T-ADJ | IC REG BUCK ADJ 1A D2PAK-5 | |
| LM2576T-ADJ | IC REG MULT CONFG ADJ 3A TO220-5 | |
| MC33166T | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| MC33167T | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| MC34167T | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| MC34166T | IC REG BUCK BST ADJ 3.3A TO220-5 | |
| LM2576T-3.3 | IC REG MULTI CONFG 3.3V TO220-5 | |
| MC34167TG | IC REG BUCK BST ADJ 5.5A TO220-5 | |
| LM2575T-012 | IC REG BUCK 12V 1A TO220-5 | |
| LM2575T-015 | IC REG BUCK 15V 1A TO220-5 | |
| LM2576T-012 | IC REG MULT CONFG 12V 3A TO220-5 | |
| LM2576T-015 | IC REG MULT CONFG 15V 3A TO220-5 | |
| LM2575T-3.3 | IC REG BUCK 3.3V TO220-5 | |
| LM2596TADJG | IC REG MULT CONFG ADJ 3A TO220-5 | |
| LM2595TADJG | IC REG MULT CONFG ADJ 1A TO220-5 |
Descrição de produto
Detalhes do produto
Os reguladores da série LM2575 são circuitos integrados monolíticos idealmente adequados para o projeto fácil e conveniente de um regulador de comutação step-down (conversor buck).Todos os circuitos desta série são capazes de conduzir um.0 Uma carga com excelente regulação da linha e da carga.
Estes dispositivos estão disponíveis em tensões de saída fixas de 3,3 V, 5,0 V, 12 V, 15 V e uma versão de saída ajustável.Estes reguladores foram projetados para minimizar o número de componentes externos para simplificar o projeto de alimentaçãoAs séries padrão de inductores otimizados para uso com o LM2575 são oferecidos por vários fabricantes de inductores diferentes.
Características
•3.3 V, 5.0 V, 12 V, 15 V e versões de saída ajustável•Versão ajustável Faixa de tensão de saída de 1,23 V a 37 V ± 4%
Condições máximas de sobreligação e carga
•Corrente de saída de 1,0 A garantida
•Alteração da tensão de entrada: 4,75 V a 40 V
•Requer apenas 4 componentes externos
•Oscilador interno de frequência fixa de 52 kHz
• Capacidade de desligamento TTL, modo de espera de baixa potência
•Eficiência elevada
•Utiliza inductores padrão facilmente disponíveis
•Desligamento térmico e protecção do limite de corrente
• Nível de sensibilidade à humidade (MSL) igual a 1
• Disponíveis pacotes livres de Pb
Aplicações
•Reguladores simples e de elevada eficiência para baixo (Buck)•Pre-regulador eficiente para reguladores lineares
•Reguladores de comutação de cartão
•Conversores positivos para negativos (Buck-Boost)
•Conversores Step-Up negativos
•Fornecimento de energia para carregadores de baterias
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | semi- |
| Categoria de produtos | Reguladores de comutação de CC |
| Série | LM2575 |
| Tipo | Bomba de carga |
| Embalagem | Tubos |
| Peso unitário | 0.105822 onças |
| Estilo de montagem | Através do Buraco |
| Embalagem | TO-220-5 |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Através do Buraco |
| Tipo de saída | Ajustável |
| Função | Passo para cima, passo para baixo, passo para cima/passo para baixo |
| Embalagem do produto do fornecedor | TO-220-5 |
| Número de saídas | 1 Produção |
| Topologia | Buck, Boost, Buck-Boost |
| Mudança de frequência | 52 kHz |
| Corrente de saída | 1A |
| Configuração de saída | Positivo ou negativo |
| Tensão de saída | 1.23V |
| Voltagem de saída máxima | 37 V |
| Rectificador síncrono | - Não, não. |
| Voltagem-entrada-min | 4.75V |
| Voltagem de entrada-máximo | 40 V |
| Voltagem de saída | 1.23 V a 37 V |
| Voltagem de entrada-MAX | 45 V |
| Corrente de saída | 1 A |
| Frequência de comutação | 52 kHz |
| Embalagem | TO-220-5 |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| MIC4575BT Circuitos de energia |
3.2A REGULADOR DE COMUTAÇÃO, 220 kHz COMUTAÇÃO FREQUÊNCIA-MAX, SFM5, TO-220, 5 PIN | Rochester Electronics LLC | LM2575T-ADJG versus MIC4575BT |
| LM2595T-ADJ/NOPB Circuitos de energia |
SIMPLE SWITCHER Conversor de potência 150 KHz 1A Regulador de tensão para baixo 5-TO-220 | Texas Instruments | LM2575T-ADJG versus LM2595T-ADJ/NOPB |
| LM2575HVT-ADJ/NOPB Circuitos de energia |
ACTIVADOR SIMPLE 1A Regulador de voltagem para baixo 5-TO-220 -40 a 125 | Texas Instruments | O valor da taxa de juro é calculado em função da taxa de juro da empresa, de acordo com o método de cálculo da taxa de juro. |
| LM2575T-ADJ Circuitos de energia |
3.2 Um regulador de comutação, com freqüência de comutação de 63 kHz-MAX, PSFM5, TO-220. | Rochester Electronics LLC | LM2575T-ADJG versus LM2575T-ADJ |
| LM2575HVT-ADJ Circuitos de energia |
IC 3.2 Um regulador de comutação, 63 kHz FREQ-MAX de comutação, PSFM5, TO-220, 5 PIN, regulador ou controlador de comutação | Corporação Nacional de Semicondutores | LM2575T-ADJG vs LM2575HVT-ADJ |
| LM2595T-ADJ Circuitos de energia |
SIMPLE SWITCHER Conversor de potência 150 KHz 1A Regulador de tensão para baixo 5-TO-220 | Texas Instruments | LM2575T-ADJG vs LM2595T-ADJ |
| LM2575WT Circuitos de energia |
3.2A REGULADOR DE COMUTAÇÃO, com freqüência de comutação de 63 kHz, SFM5 | Microchip Technology Inc. | LM2575T-ADJG vs LM2575WT |
| LM2575T-ADJ/NOPB Circuitos de energia |
ACTIVADOR SIMPLE 1A Regulador de voltagem para baixo 5-TO-220 -40 a 125 | Texas Instruments | O valor da taxa de juro é o valor da taxa de juro da empresa, calculada em função do valor da taxa de juro. |
| MIC4575WT Circuitos de energia |
3.2A REGULADOR DE COMUTAÇÃO, 220 kHz COMUTAÇÃO FREQUÊNCIA-MAX, SFM5 | Microchip Technology Inc. | LM2575T-ADJG versus MIC4575WT |
| LM2575T-ADJG Circuitos de energia |
Regulador Buck, Comutador, Voltagem de Saída Ajustável, 1,0 A Ajustável de 1,23 V a 37 V, TO-220 5 LEAD, 50-TUBE | ON Semicondutor | O valor da taxa de juro é o valor da taxa de juro da empresa. |
Descrições
Buck, Boost, Buck-Boost Switching Regulator IC Positivo ou Negativo Ajustável 1.23V 1 Saída 1A TO-220-5
Conv DC-DC 4,75V a 40V Step Down Single-Out 1,23V a 37V 1A 5-Pin ((5+Tab) TO-220 Tubos
Reguladores de tensão - Reguladores de comutação 1A 1.23-37V ADJ Buck PWM
