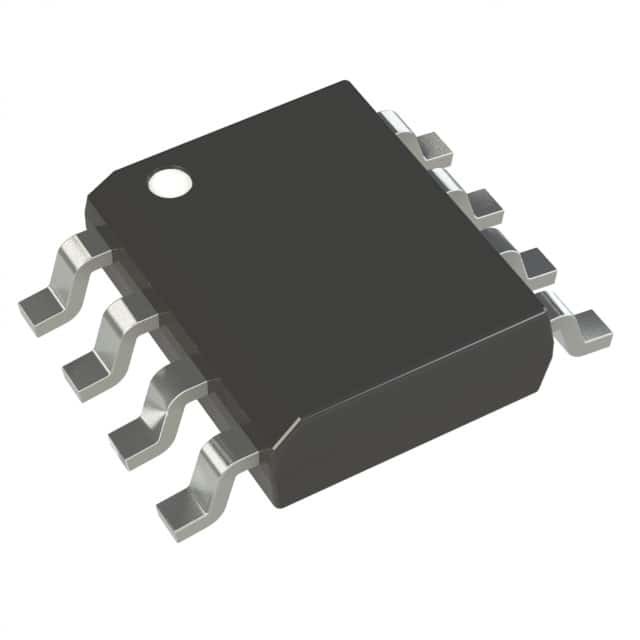

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Tecnologia de microchip

Descrição geral

O TC7662B é uma atualização compatível com pines para o conversor de tensão da bomba de carga TC7660 padrão da indústria.5 a 15 V de saída usando apenas dois condensadores de baixo custo, eliminando os inductores e o seu custo, tamanho e EMI associados.
O oscilador de bordo opera a uma frequência nominal de 10 kHz. A frequência é aumentada para 35 kHz quando o pin 1 é conectado ao V +, permitindo o uso de capacitores externos menores.Operação abaixo de 10 kHz (para aplicações de corrente de alimentação mais baixa) também é possível conectando um condensador externo do OSC à terra (com o pin 1 aberto).
O TC7662B está disponível em pacotes DIP de 8 pinos e SO de 8 pinos em faixas comerciais e extensas de temperatura.

Características

■ Ampla gama de tensões de funcionamento: 1,5 V a 15 V
■ Pin de reforço (Pin 1) para frequência de comutação mais elevada
■ Alta eficiência energética de 96%
■ Fácil de utilizar Requer apenas 2 componentes passivos externos não críticos
■ Melhoria da substituição direta da norma industrial ICL7660 e de outros dispositivos de segunda fonte

Aplicações

■ Conversão simples de fontes de +5V para ±5V
■ Multiplicação de tensão VOUT = ±nVIN
■ Fornecimentos negativos para sistemas e instrumentos de aquisição de dados
■ Fontes de alimentação RS232
■ Supply Splitter, VOUT = ±VS/2
