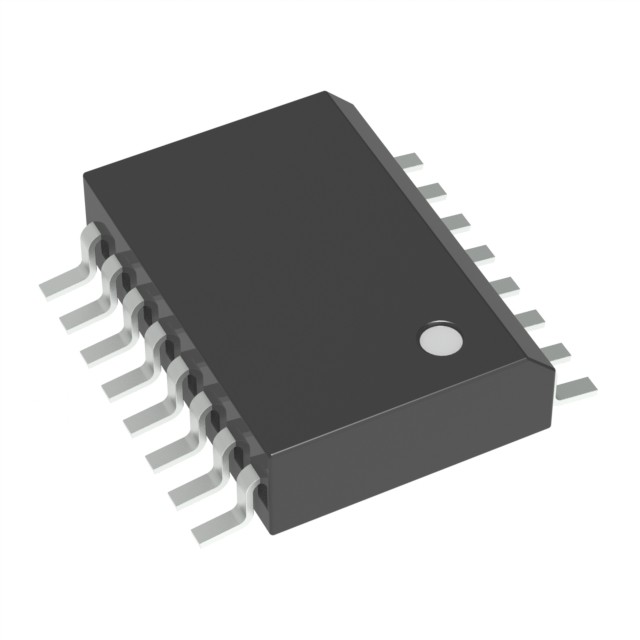

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC em semi

Os reguladores da série LM2574 são circuitos integrados monolíticos idealmente adequados para o design fácil e conveniente de um regulador de comutação step-down (conversor de buck).Todos os circuitos desta série são capazes de conduzir um 0.5 Uma carga com excelente regulação da linha e da carga.

Estes dispositivos estão disponíveis em tensões de saída fixas de 3,3 V, 5,0 V, 12 V, 15 V e uma versão de saída ajustável.
Estes reguladores foram projetados para minimizar o número de componentes externos para simplificar o design da fonte de alimentação.Série padrão de indutores otimizados para uso com o LM2574 são oferecidos por vários fabricantes de indutores diferentes.

Características

• 3,3 V, 5,0 V, 12 V, 15 V e versões de saída ajustável
• Faixa de tensão de saída versão ajustável, 1,23 a 37 V ± 4% no máximo em condições de linha e carga
• Corrente de saída de 0,5 A garantida
• Ampla gama de tensão de entrada: 4,75 a 40 V
• Requer apenas 4 componentes externos
• Oscilador interno de frequência fixa de 52 kHz
• Capacidade de desligamento TTL, modo de espera de baixa potência
• Alta eficiência
• Utiliza inductores padrão disponíveis
• Desligamento térmico e protecção do limite de corrente
• Prefixo NCV para aplicações automotivas e outras que exijam alterações de local e controlo
• Estão disponíveis pacotes livres de Pb*

Aplicações

• Reguladores simples e de elevada eficiência para baixo (Buck)
• Pre-regulador eficiente para reguladores lineares
• Reguladores de comutação em cartão
• Conversores positivos para negativos (Buck-Boost)
• Conversores Step-Up negativos
• Fornecimento de energia para carregadores de baterias
