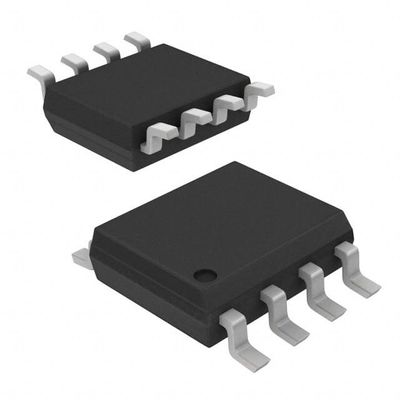

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Diodos Incorporados

Descrição

A série AP1509 é um IC monolítico projetado para um conversor DC/DC step down, e possui a capacidade de conduzir uma carga de 2A sem transistor adicional.A função de desligamento externo pode ser controlada por nível lógico e, em seguida, entrar em modo de esperaA compensação interna faz com que o controlo de retroalimentação tenha uma boa regulação da linha e da carga sem design externo.desligamento térmico é para evitar sobre a temperatura de funcionamento de danosSe ocorrer a função limite de corrente e a VFB for inferior a 0,5 V, a frequência de comutação será reduzida.A série AP1509 opera a uma frequência de comutação de 150KHz, permitindo assim componentes de filtro de tamanho menor do que o necessário com reguladores de comutação de frequência mais baixaOutras características incluem uma tolerância garantida de +4% na tensão de saída sob condições especificadas de tensão de entrada e carga de saída e +15% na frequência do oscilador.A versão de saída incluía 3Os chips estão disponíveis em um pacote padrão SOP-8.

Características

• Tensão de saída: 3,3 V, 5 V, 12 V e versão de saída ajustável
• Variedade de tensão de saída versão ajustável, 1,23V a 18V + 4%
• 150KHz + 15% Frequência de comutação fixa
• Modo de tensão Controle PWM não síncrono
• Proteção contra desligamento térmico e limite de corrente
• Entrada de controlo de desligamento ON/OFF
• A tensão de funcionamento pode ser de até 22 V
• Corrente de carga de saída: 2A
• Pacotes SOP-8L
• Modo de espera de baixa potência
• Transistor de comutação em chip
• SOP-8L: Disponível em composto de moldagem verde (n.o Br, Sb)
• Finalização livre de chumbo/compatível com a RoHS (Nota 1)

Aplicações

• Regulador simples e de alta eficiência
• Reguladores de comutação em cartão
• Conversor positivo para negativo
