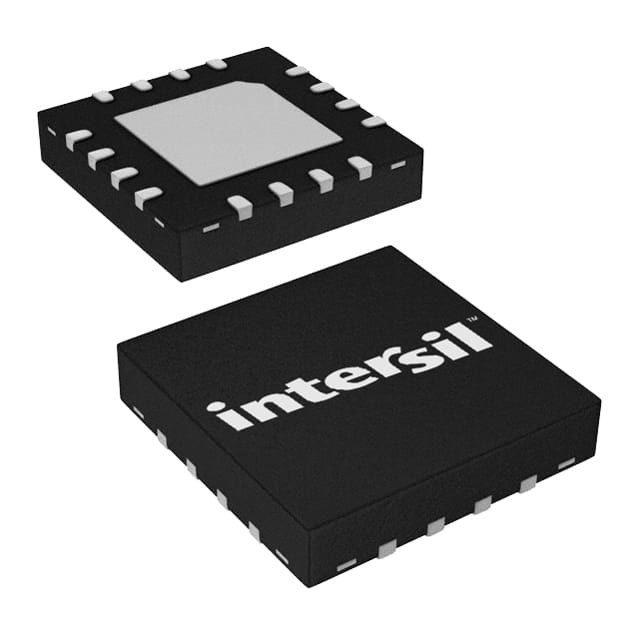

ISL8024IRTAJZ IC REG BUCK REGULÁVEL 4A 16TQFN Renesas Electronics America Inc.

  • ISL8024IRTAJZ IC REG BUCK ADJUSTABLE 4A 16TQFN Renesas Electronics America Inc
Marca Renesas Electronics America Inc
Número do modelo ISL8024IRTAJZ
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem Saco antiestático e caixa de papelão
Tempo de entrega 3-5 dias úteis
Termos de pagamento T/T
Habilidade da fonte Em existência

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Função Demitir-se Configuração de saída Positivo
Topologia Fanfarrão Tipo de saída Ajustável
Número de saídas 1 Tensão - entrada (minuto) 2.7V
Voltagem - Entrada (máximo) 5.5V Voltagem - saída (min/fixa) 0.6V
Voltagem - Saída (máximo) 5.5V Corrente - Saída 4A
Frequência - interruptor 490 kHz ~ 4,2 MHz Retificador síncrono - Sim, sim.
Temperatura de funcionamento -40°C ~ 85°C (TA) Tipo de montagem Montagem de superfície
Embalagem / Caixa 16-WFQFN expôs a almofada Pacote de dispositivos do fornecedor 16-TQFN (3x3)
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number Description
ISL8024IRTAJZ IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78234ARZ-T7A IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78233AARZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8024AIRTAJZ IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8024IRTAJZ-T7A IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8023AIRTAJZ IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8024AIRTAJZ-T7A IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8025AIRTAJZ-T7A IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8025IRTAJZ IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8026IRTAJZ-T7A IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8025AIRTAJZ IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL78235ARZ-T7A IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8023AIRTAJZ-T IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ-T IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ-T7 IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8024AIRTAJZ-T IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8024IRTAJZ-T IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8024IRTAJZ-T7 IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8026FRTAJZ IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8025AIRTAJZ-T IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8025IRTAJZ-T IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8026IRTAJZ IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026IRTAJZ-T IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026AIRTAJZ IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026AIRTAJZ-T IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026FRTAJZ-T IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL78233ARZ IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL78233ARZ-T IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL78234ARZ IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78234ARZ-T IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78233ARZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL78235ARZ IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL78235ARZ-T IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL78235AARZ-T7A IC REG BUCK ADJ 5A 16WFQFN
ISL8023AIRTAJZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8025IRTAJZ-T7A IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8026FRTAJZ-T7A IC REG BUCK ADJUSTABLE 6A 16TQFN
Deixe um recado
Part Number Description
Descrição de produto

Detalhes do produto

O ISL8023, o ISL8024 são conversores DC/DC sincronizados monolíticos, de alta eficiência, que podem fornecer 3A (ISL8023) ou 4A (ISL8024) de corrente de saída contínua de 2,7V a 5.Fornecimento de entrada de 5 VOs dispositivos utilizam uma arquitetura de controlo de modo corrente para fornecer uma operação de ciclo de trabalho muito baixo a alta frequência, com uma resposta transitória rápida e excelente estabilidade de circuito.

Características

• Faixa de tensão de entrada de 2,7 V a 5,5 V
• FETs de resistência muito baixa - Valores típicos do canal P 45mΩ e do canal N 19mΩ
• Regulador sincronizado de buck de alta eficiência com uma eficiência de até 95%
• Precisão de referência de 0,8% - sobre-temperatura/carga/linha
• BOM completo com apenas 3 partes externas
• Iniciação com saída pré-participada
• Iniciação suave interna - 1 ms ou ajustável
• Descarga de saída de paragem suave durante a incapacidade
• Frequência ajustável de 500kHz a 4MHz - Padrão em 1MHz (8023/24), 2MHz (8023A/24A)
• Sincronização externa até 4 MHz
• Proteção contra sobre-temperatura, sobre-corrente, sobre-voltagem e sobre-corrente negativa
• Pequeno pacote 3x3 QFN

Aplicações

• Módulos POL DC/DC
• C/μP, FPGA e DSP Potência
• Módulos DC/DC de ligação para roteadores e comutadores
• Instrumentos portáteis
• Sistemas de ensaio e medição
• Dispositivos movidos por baterias de iões de lítio

Especificações

Atributo Atributo Valor
Fabricante Renesas
Categoria de produtos Reguladores de comutação de CC
Série ISL8024
Tipo Desça.
Embalagem Embalagens alternativas de tubos
Estilo de montagem SMD/SMT
Embalagem Pad 16-WFQFN Exposto
Temperatura de funcionamento -40°C ~ 85°C (TA)
Tipo de montagem Montagem de superfície
Tipo de saída Ajustável
Função Descenso
Embalagem do produto do fornecedor 16-TQFN (3x3)
Número de saídas 1 Produção
Topologia Buck.
Mudança de frequência 490 kHz ~ 4,2 MHz
Corrente de saída 4A
Configuração de saída Positivo
Tensão de saída 0.6V
Voltagem de saída máxima 5.5V
Rectificador síncrono - Sim, sim.
Voltagem-entrada-min 2.7V
Voltagem de entrada-máximo 5.5V
Temperatura máxima de funcionamento + 85 C
Intervalo de temperatura de funcionamento - 40 C.
Voltagem de saída 0.6 V a 5,5 V
Voltagem de entrada-MAX 5.5 V
Corrente de saída Ajustável
Frequência de comutação 500 kHz a 4000 kHz
Voltagem de entrada MIN 2.7 V
Embalagem QFN-EP-16

Descrições

Regulador de comutação de buck IC ajustável positivo 0,6V 1 saída 4A 16-WFQFN Pad exposto
Conv DC-DC 2.7V a 5.5V Step Down Single-Out 0.6V a 5.5V 4A Tubo EP QFN de 16 pinos
Reguladores de tensão - Reguladores de comutação 4A ADJ VOUT LW QUIES CENT CUR SYNC BUCK
