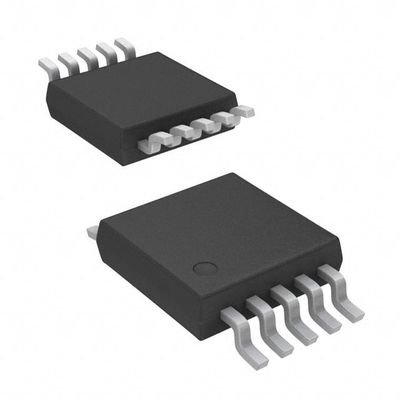

XC9128D45CAR-G IC REG BOOST ADJ 1.2A 10MSOP Torex Semiconductor Ltd

■ DESCRIÇÃO GERAL

A série XC9106 / 07 são circuitos integrados de controlador DC/DC step-up com uma tensão de referência aplicada externamente (Vref).A série facilita o controle de tensão de saída externamente e é adequada para aplicações de software que precisam variar a tensão, como a fonte de alimentação LCD para PDA.
A saída será estável independentemente dos capacitores de carga utilizados, mas se for utilizado um capacitor de baixa ESR, será necessário um RSENSE de cerca de 0,1Ω e será alcançada uma compensação de fase.Isto torna o uso de condensadores de cerâmica muito mais fácil, e permite menor ondulação de saída e requisitos de área de PCB reduzidos.

■ Características

Voltagem de entrada: 0,9 V ~ 10 V
Potência
Faixa de tensão de alimentação: 1,8 V~10,0 V e superior a Vref+0,7 V
Faixa de entrada VREF: 0,8 V a 2,5 V (± 2,0%)
Voltagem de saída: Vref x relação da resistência de divisão externa
VOUT=Vref x (RFB1+RFB2)/RFB2
Frequência de oscilação: 300 kHz, 100 kHz (± 15%)
Corrente de saída: superior a 30 mA
(VIN=3,3V, VOUT=20V,
quando os componentes externos são
utilizadas como nos circuitos abaixo.)
Controles: PWM (XC9106)
: PWM/PFM de comutação automática (XC9107)
Eficiência elevada: 85% (TYP.)
Corrente de espera: ISTB = 1,0μA (MAX.)
Capacitores de carga: Capacitores de baixa ESR compatíveis
Voltagem de referência aplicada externamente (Vref)
Pacotes: SOT-25, USP-6B

■ Aplicações

● Fornecimento de energia para LCDs
● PDAs
● Telefones celulares
● Computadores de palma
● Sistemas de áudio portáteis
● Várias fontes de energia multifuncionais
