LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP Analog Devices Inc.

Descrição

O LTC®3413 é um conversor DC/DC sincrônico monolítico de alta eficiência que utiliza uma arquitetura de modo de corrente de frequência constante.5V e fornece uma tensão de saída regulada igual a (0.5) VREF enquanto se abastece ou afunda até 3 A de corrente de saída.Um divisor de tensão interna reduz a contagem de componentes e elimina a necessidade de resistências externas dividindo a tensão de referência pela metadeO interruptor interno de alimentação síncrona com 85 mΩ de resistência aumenta a eficiência e elimina a necessidade de um diodo Schottky externo.Frequências de comutação até 2 MHz são definidas por uma resistência externa.

Características

■ Eficiência elevada: até 90%
■ Corrente de saída ± 3A
■ Limite de corrente de saída da fonte e do sumidouro simétricos
■ RDS baixo (ON) Interruptor interno: 85mΩ
■ Não são necessários diodos Schottky
■ Faixa de tensão de entrada de 2,25 V a 5,5 V
■ VOUT = VREF/2
■ ± 1% de precisão da tensão de saída
■ Frequência de comutação programável: até 2MHz
■ Monitor de tensão de saída
■ Protegido da sobre-temperatura

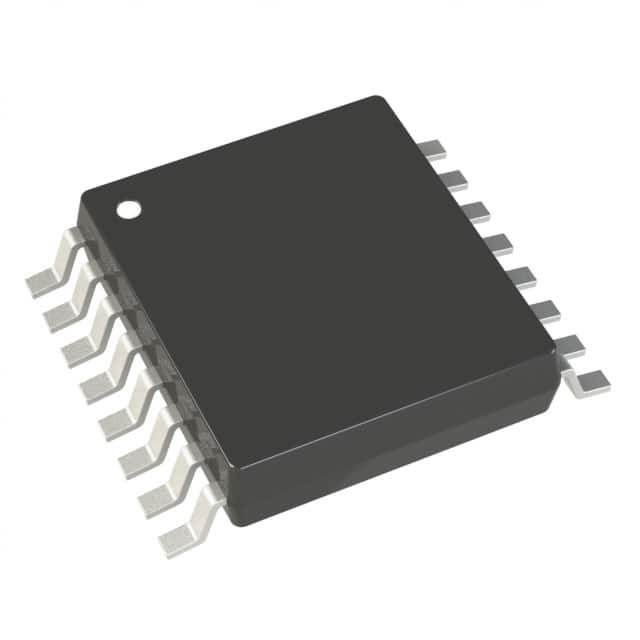

■ Disponível em embalagem de tampas expostas TSSOP de 16 chumbo

Aplicações

■ Terminação do autocarro: DDR e QDRTM Memória, SSTL, HSTL, - Não.
■ Computadores portáteis
■ Sistemas de energia distribuídos
