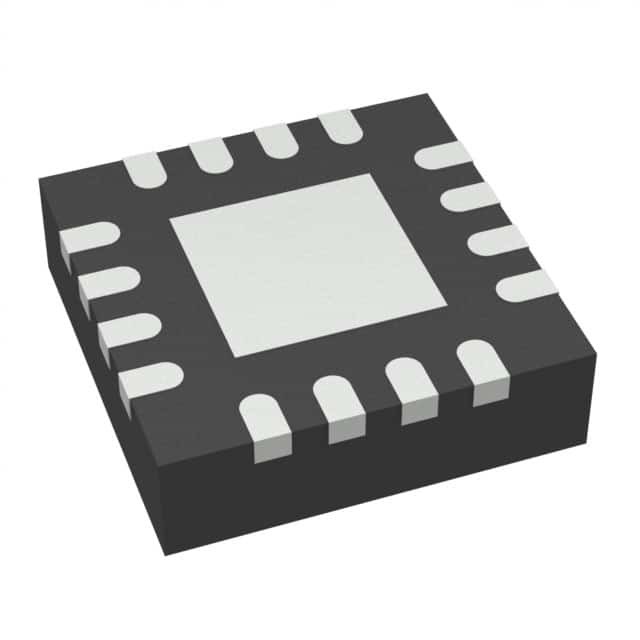

TPS55340RTER IC REG BOOST ADJ 5.25A 16WQFN Texas Instruments

TPS55340RTER Descrição

O TPS55340RTER é um regulador DC/DC integrado de amplitude de entrada de 5A em pacote WQFN de 16 pinos.Interruptor de alimentação de 40 VO dispositivo pode ser configurado em várias topologias de regulador de comutação padrão, incluindo boost, SEPIC e flyback isolado.O dispositivo tem uma ampla gama de tensão de entrada para suportar aplicações com tensão de entrada de baterias multicelulares ou reguladas 3.3V, 5V, 12V e 24V. Regula a tensão de saída com controle de modo de corrente PWM (modulação de largura de pulso) e tem um oscilador interno.A frequência de comutação do PWM é definida por uma resistência externa ou por sincronização com um sinal de relógio externoDispõe de uma função de arranque suave programável para limitar a corrente de entrada durante o arranque e tem outras características de protecção incorporadas, incluindo limite de sobrecorrência ciclo a ciclo e desligamento térmico.É usado na porta do raio, distribuição de energia USB Tipo-C e acoplagem de energia.

Características do TPS55340RTER

Frequência ajustável de 100KHz a 1,2MHz
Voltagem de referência de ±0,7%
Salto de pulso para maior eficiência em cargas leves
Intervalo de temperatura de funcionamento de -40°C a 150°C
Faixa de alimentação de entrada de 2,9 V a 32 V
Corrente de quiescência de funcionamento é 0,5 mA
2.7μA corrente de alimentação de desligamento
Controle PWM em modo corrente de frequência fixa
Capacidade de sincronização com o relógio externo, tempo de arranque suave ajustável

TPS55340RTER Aplicações

Indústria
Gestão de energia
Eletrônicos de consumo
