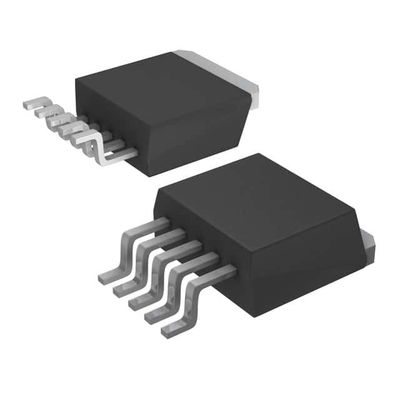

AP1506-50K5G-13 IC REG BUCK 5V 3A TO263-5 Diodos incorporados

Descrição

A série AP1506 é um IC monolítico projetado para um conversor DC/DC step down, e possui a capacidade de conduzir uma carga 3A sem transistor externo.o espaço do quadro pode ser economizado facilmenteA função de desligamento externo pode ser controlada pelo nível lógico e, em seguida, entrar em modo de espera.A compensação interna faz com que o controle de feedback tenha boa linha e regulação de carga sem design externoNo que respeita à função protegida, a desligação térmica é para evitar que a temperatura de operação em excesso de danos, e limite de corrente é para evitar a operação em excesso de corrente do interruptor de saída.

Características

• Tensão de saída: 3,3 V, 5 V, 12 V e versão de saída ajustável
• Variedade de tensão de saída versão ajustável, 1,23V a 18V + 4%
• 150KHz + 15% Frequência de comutação fixa
• Modo de tensão Controle PWM não síncrono
• Proteção contra desligamento térmico e limite de corrente
• Entrada de controlo de desligamento ON/OFF
• A tensão de funcionamento pode ser de até 22 V
• Corrente de carga de saída: 3A
• Pacotes sem chumbo: TO263-5L e TO220-5L ((R)
• TO263-5L e TO220-5L ((R): Disponível em “Green”
Composto de moldagem (não Br, Sb)
• Modo de espera de baixa potência
• Transistor de comutação em chip
• Finalização livre de chumbo/compatível com a RoHS (Nota 1)

Aplicações

• Regulador simples e de alta eficiência
• Reguladores de comutação em cartão
• Conversor positivo para negativo
