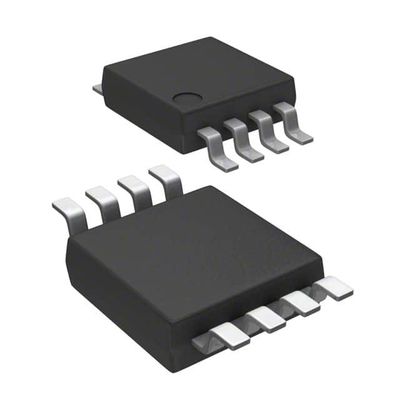

MAX860IUA+T IC REG CHARG BOMBA INV 50MA 8UMAX Analog Devices Inc./Maxim Integrado
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Número do modelo | MAX860IUA+T |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Ratiometric | Configuração de saída | Positivo ou negativo |
|---|---|---|---|
| Topologia | Bomba de Carga | Tipo de saída | Fixado |
| Número de saídas | 1 | Tensão - entrada (minuto) | 1.5V, 2.5V |
| Voltagem - Entrada (máximo) | 5.5V | Voltagem - saída (min/fixa) | -Vin, 2Vin |
| Voltagem - Saída (máximo) | - | Corrente - Saída | 50mA |
| Frequência - interruptor | 6kHz, 50kHz, 130kHz | Retificador síncrono | - Não, não. |
| Temperatura de funcionamento | -25°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largura) | Pacote de dispositivos do fornecedor | 8-uMAX/uSOP |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MAX860IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1674EUA+T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX865EUA+ | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1674EUA+ | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1795EUA+ | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1776EUA+ | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| ICL7660CUA+ | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX1797EUA+T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1678EUA+ | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1797EUA+ | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1675EUA+ | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA+T | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX861IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA50+ | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1606EUA+ | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX8715EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX17067EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA+T | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1595EUA50+T | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1776EUA+T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1790EUA+ | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1796EUA+ | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1675EUA+T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1595EUA33+ | IC REG CHARG PUMP 3.3V 8UMAX | |
| ICL7660CUA+T | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX861IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA33+T | IC REG CHARG PUMP 3.3V 8UMAX | |
| MAX1606EUA+T | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1795EUA+T | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA+T | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX860EUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860EUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1790EUA+T | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX856CUA+ | IC REG BOOST PROG 500MA 8UMAX | |
| MAX8715EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1797EUA | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1606EUA | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1674EUA | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1790EUA | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1795EUA | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA-T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1776EUA-T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1674EUA-T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA-T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1776EUA | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1642EUA+ | IC STEP-UP DC-DC CONV 8-UMAX | |
| MAX683EUA+ | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX683EUA+T | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX859CUA+ | IC REG BOOST ADJ 125MA 8UMAX | |
| MAX679EUA+ | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+ | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX679EUA+T | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+T | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX867EUA+ | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX1643EUA+ | IC DC/DC CONV STEP-UP 8-UMAX | |
| MAX867EUA+T | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX856CUA+T | IC REG BOOST PROG 500MA 8UMAX | |
| MAX17067EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX861CUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA-T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1606EUA+TG069 | IC REG | |
| MAX1776EUA+TG035 | IC REG | |
| MAX1776EUA+TG05 | IC REG | |
| MAX1796EUA+TG002 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG035 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG05 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA+TG24 | IC REG BST ADJ/PROG 800MA 8UMAX |
Descrição de produto
Detalhes do produto
Descrição geral
Os conversores de tensão de bomba de carga MAX860/MAX861 invertem tensões de entrada que variam de +1,5V a +5,5V, ou tensões de entrada duplas que variam de +2,5V a +5,5V. Devido às suas altas frequências de comutação,Estes dispositivos usam apenas dois pequenosA sua saída de 50mA torna desnecessários os reguladores de comutação, eliminando os inductores e o seu custo, tamanho e EMI associados.Eficiência superior a 90% na maior parte do intervalo de carga-corrente, combinado com uma corrente de funcionamento típica de apenas 200μA (MAX860), proporciona um desempenho ideal para aplicações de conversão de tensão a bateria e a nível da placa.
Características
* 8-Pin, 1,11 mm Alto μMAX Pacote* Inverter ou dobrar a tensão de entrada
* Três freqüências de comutação selecionáveis
* Alta frequência reduz o tamanho do condensador
* Eficiência de 87% a 50 mA
* Corrente quiescente de 200 μA (MAX860)
* Corrente de alimentação de desligamento de 1μA
* Caída de tensão de 600 mV a 50 mA de carga
* 12Ω Resistência de saída
Aplicações
Computadores portáteisInstrumentos médicos
Fontes de alimentação de interface
Instrumentos de mão
Fornecedores de alimentação de amplificadores operacionais
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Maxim Integrado |
| Categoria de produtos | Reguladores de comutação de CC |
| Série | MAX860 |
| Tipo | Conversor de tensão |
| Embalagem | Embalagens alternativas |
| Estilo de montagem | SMD/SMT |
| Embalagem | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largura) |
| Temperatura de funcionamento | -25°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Fixado |
| Função | Ratiometria |
| Embalagem do produto do fornecedor | 8-uMAX |
| Número de saídas | 1 Produção |
| Topologia | Bomba de carga |
| Mudança de frequência | 6kHz, 50kHz, 130kHz |
| Corrente de saída | 50 mA |
| Configuração de saída | Positivo ou negativo |
| Tensão de saída | -Vin, 2Vin |
| Voltagem de saída máxima | - |
| Rectificador síncrono | - Não, não. |
| Voltagem-entrada-min | 1.5V, 2.5V |
| Voltagem de entrada-máximo | 5.5V |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 25 C. |
| Voltagem de saída | - 5,5 V a - 1,5 V 5 V a 11 V |
| Corrente de saída | 100 mA |
| Parte-#-Aliases | MAX860 |
| Embalagem | UMAX-8 |
Descrições
Regulador de comutação de bomba de carga IC positivo ou negativo fixo -Vin, 2Vin 1 saída 50mA 8-TSSOP, 8-MSOP (0,118", 3,00mm de largura)
Reguladores de tensão - Reguladores de comutação 50mA f-Conversor de tensão selecionável
