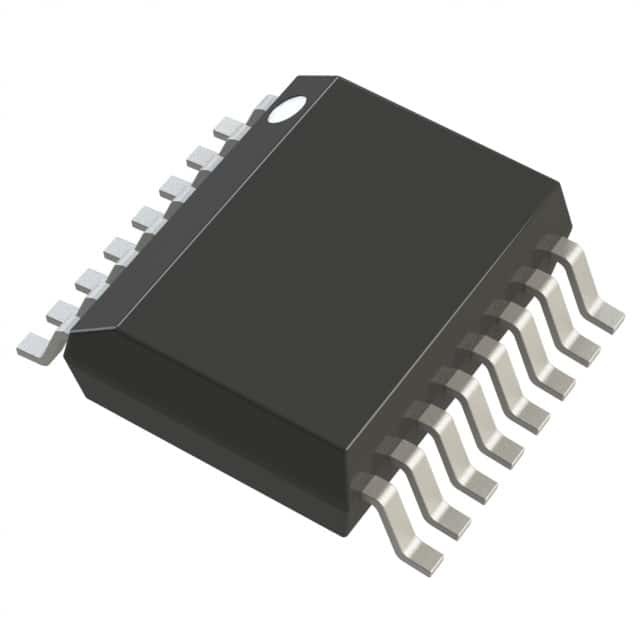

MAX1672EEE+ IC REG BUCK BST ADJ/PROG 16QSOP Analog Devices Inc./Maxim Integrado
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Número do modelo | MAX1672EEE+ |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em existência |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Elevador/abaixador | Configuração de saída | Positivo |
|---|---|---|---|
| Topologia | Fanfarrão, impulso | Tipo de saída | Ajustável (programável) |
| Número de saídas | 1 | Tensão - entrada (minuto) | 1.8V |
| Voltagem - Entrada (máximo) | 11V | Voltagem - saída (min/fixa) | 1.25V (3.3V, 5.5V) |
| Voltagem - Saída (máximo) | 5.5V | Corrente - Saída | 300mA |
| Frequência - interruptor | - | Retificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) | Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-SSOP (0,154", largura de 3.90mm) | Pacote de dispositivos do fornecedor | 16-QSOP |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MAX1672EEE+ | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1705EEE+ | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1708EEE+ | IC REG BST ADJ/PROG 4.5A 16QSOP | |
| MAX1830EEE+ | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1831EEE+ | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX864EEE+T | IC REG CHARGE PUMP INV 16QSOP | |
| MAX864EEE+ | IC REG CHARGE PUMP INV 16QSOP | |
| MAX686EEE+ | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1763EEE+ | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX685EEE+ | IC REG BOOST ADJ 440MA DL 16QSOP | |
| MAX1684EEE+ | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1685EEE+ | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1842EEE+ | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1706EEE+ | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1742EEE+ | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1672EEE+T | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX8505EEE+T | IC REG BUCK ADJUSTABLE 3A 16QSOP | |
| MAX1677EEE+ | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1972EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1971EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX618EEE+T | IC REG BOOST ADJ 1.4A 16QSOP | |
| MAX618EEE+ | IC REG BOOST ADJ 1.4A 16QSOP | |
| MAX1970EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1701EEE+ | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX8505EEE+ | IC REG BUCK ADJUSTABLE 3A 16QSOP | |
| MAX1685EEE+T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1705EEE+T | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1708EEE+T | IC REG BST ADJ/PROG 4.5A 16QSOP | |
| MAX16975BAEE/V+T | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE/V+ | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX1700EEE+T | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1706EEE+T | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1701EEE+T | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1763EEE+T | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX1700EEE+ | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1677EEE+T | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1972EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX686EEE+T | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1831EEE+T | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1742EEE+T | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1842EEE+T | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1684EEE+T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1830EEE+T | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX685EEE+T | IC REG BOOST ADJ 440MA DL 16QSOP | |
| MAX1970EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1971EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1672EEE | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1677EEE | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1684EEE | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1685EEE | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1700EEE | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1701EEE | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1705EEE | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1706EEE | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1831EEE | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1971EEE | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX686EEE | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1672EEE-T | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1763EEE-T | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX1677EEE-T | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1685EEE-T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1763EEE | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX768EEE+ | IC REG CHG PUMP ADJ/5V 16QSOP | |
| MAX768EEE+T | IC REG CHG PUMP ADJ/5V 16QSOP | |
| MAX16901GEE/V+T | IC REG BUCK 1A 16-QSOP | |
| MAX16901GEE/V+ | IC REG BUCK 1A 16-QSOP | |
| MAX16975AEE/V+T | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16976AEE/V+T | IC REG BUCK ADJ/5V 600MA 16QSOP | |
| MAX16975AEE/V+ | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16976AEE/V+ | IC REG BUCK ADJ/5V 600MA 16QSOP | |
| MAX16975BAEE/V+CG | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE/V+TCG | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE+CFY | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE+TCFY | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX1742EEE | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX8505EEE+TG38 | IC POWER MANAGEMENT | |
| MAX16975BAEE/V+TW | 28V, 1.2A AUTOMOTIVE STEP-DOWN C | |
| MAX16975BAEE/V+W | 28V, 1.2A AUTOMOTIVE STEP-DOWN C |
Descrição de produto
Detalhes do produto
Descrição geral
O MAX1672 integra um conversor DC-DC step-up com um regulador linear para fornecer conversão de tensão step-up/down.Este dispositivo fornece uma tensão de saída constante para entradas que variam acima e abaixo da tensão de saídaO sistema tem um intervalo de entrada de 1.8V a 11V e uma saída pré-definida de 3.3V ou 5V. A saída também pode ser definida de 1.25V a 5.5V usando dois resistores. A eficiência típica é de 85%.
Características
* Conversão de voltagem ascendente/abaixada* Faixa de entrada de 1,8 V a 11 V
* 3.3V/5V ou faixa de tensão de saída ajustável
* Corrente de saída:
300 mA a 5 V (VIN ≥ 2,5 V)
150 mA a 5 V (VIN ≥ 1,8 V)
* Indutor menor do que SEPIC e Flybacks
* Carga desconecta da entrada em desligamento
* Corrente de alimentação da bateria:
85 μA (sem carga)
0.1μA (desligamento)
* Comparador de baixa bateria IGP/IGP
* Pacote QSOP de 16 pinos (mesma impressão do SO de 8 pinos)
* Não são necessários FETs externos
* Protecção térmica e de curto-circuito
Aplicações
Dispositivos portáteis de célula única alimentados a lítioEquipamento portátil AA alcalino de 2 a 4 células
3.3V e outros sistemas de baixa tensão
Dispositivos a bateria com adaptadores de entrada AC
Câmeras digitais
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Maxim Integrado |
| Categoria de produtos | Reguladores de comutação de CC |
| Série | MAX1672 |
| Tipo | Conversor de tensão |
| Embalagem | Embalagens alternativas de tubos |
| Peso unitário | 0.010159 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | 16-SSOP (0,154", 3,90 mm de largura) |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável (programável) |
| Função | Passo para cima/passo para baixo |
| Embalagem do produto do fornecedor | 16-QSOP |
| Número de saídas | 1 Produção |
| Topologia | Buck, impulsionar. |
| Mudança de frequência | - |
| Corrente de saída | 300 mA |
| Configuração de saída | Positivo |
| Tensão de saída | 1.25V (3.3V, 5.5V) |
| Voltagem de saída máxima | 5.5V |
| Rectificador síncrono | - Não, não. |
| Voltagem-entrada-min | 1.8V |
| Voltagem de entrada-máximo | 11V |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 5 V |
| Voltagem de entrada-MAX | 11 V |
| Corrente de saída | 150 mA |
| Voltagem de entrada MIN | 1.8 V |
| Regulação da carga | 00,003 % |
| Parte-#-Aliases | MAX1672 |
| Embalagem | QSOP-16 |
Descrições
Buck, Boost Switching Regulator IC Positivo Ajustável (Programável) 1.25V (3.3V, 5.5V) 1 Saída 300mA 16-SSOP (0.154", 3.90mm Largura)
Reguladores de tensão - Reguladores de comutação Step-up/Down
