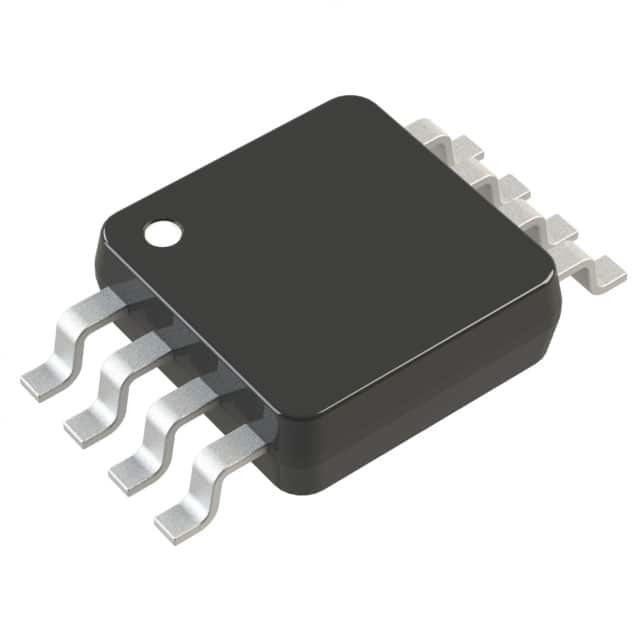

LTC1550LCMS8#TRPBF IC REG CHARG PUMP ADJ 20MA 8MSOP Analog Devices Inc.

Descrição

Os LTC®1550L/LTC1551L são inversores de tensão de bomba de carga com condensador comutado que incluem reguladores internos de postes lineares para minimizar a ondulação de saída.As versões de tensão de saída fixa LTC1550L incluem ¥4.1V, ¥2.5V e ¥2V com tensões de ondulação tipicamente abaixo de 1mVP-P. O LTC1550L também está disponível em uma versão de tensão de saída ajustável.Os LTC1550L/LTC1551L são ideais para uso como geradores de voltagem de desvio para os FETs de transmissor GaAs em aplicações portáteis de RF e telefone celular.

Características

■ Voltagem negativa regulada a partir de uma única fonte positiva
■ Ripple de baixa potência: Menos de 1mVP-P
■ Frequência da bomba de alta carga: 900 kHz
■ Condensadores de bombas de carga de pequena dimensão: 0,1 μF
■ Requer apenas quatro condensadores externos
■ Saída fixa de 4,1 V, 2,5 V, 2 V ou ajustável
■ Modo de desligamento reduz a corrente de alimentação para < 1μA
■ Corrente de saída elevada: até 20 mA (dependendo da faixa VCC para VOUT)
■ Regulação de saída: 2,5% sobre linha, carga e temperatura
■ Disponível em MSOP de 8 pontos, SO de 8 pontos e SSOP de 16 pontos

Aplicações

■ Geradores de Bias GaAs FET
■ Geradores de abastecimento negativo
■ Sistemas a bateria
■ Aplicações de fornecimento único
