LTC3561AEDD#TRPBF IC REG BUCK ADJUSTABLE 1A 8DFN Dispositivos analógicos Inc.

Descrição

O LTC®3561 é um conversor DC/DC de frequência constante, síncrono e step-down.5 V de gama de tensão de entrada e com uma frequência de funcionamento configurável pelo utilizador até 4 MHzA tensão de saída é ajustável de 0,8V a 5V. Internos de comutação de potência síncrona de 0,11Ω com 1.4A classificações de corrente de pico proporcionam uma elevada eficiênciaA arquitetura do modo de corrente e a compensação externa do LTC3561 permitem que a resposta transitória seja otimizada em uma ampla gama de cargas e capacitores de saída.

Características

■ Utiliza condensadores e inductores minúsculos
■ Função de alta frequência: até 4MHz
■ Corrente de comutação elevada: 1,4A
■ Comutadores internos com baixa RDS (ON): 0,110Ω
■ Eficiência elevada: até 95%
■ VIN: 2,63 V a 5,5 V
■ Estabilidade com condensadores cerâmicos
■ Operação em modo corrente para excelente resposta transitória de linha e carga
■ Proteção contra curto-circuito
■ Operação de baixa frequência de abandono: 100% do ciclo de trabalho
■ Corrente de desligamento baixa: IQ ≤ 1μA
■ Corrente quiescente baixa: 240 μA
■ Tensões de saída de 0,8 V a 5 V
■ Operação de salto de pulso de baixo ruído

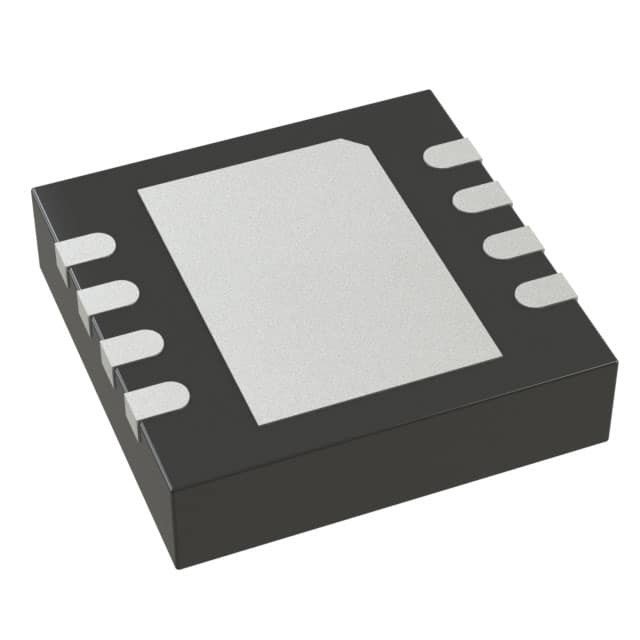

■ Pacote DFN pequeno de 8 pines

Aplicações

■ Energia LAN sem fios
■ Computadores portáteis
■ Câmaras digitais
■ Telefones celulares
■ Fornecedores de energia montados em bordo
