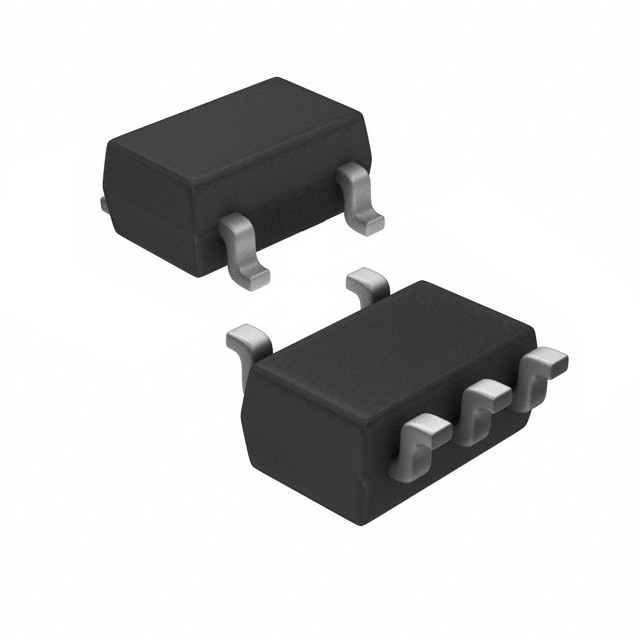

S-8353A55MC-IROT2U IC REG BOOST 5,5V 300MA SOT23-5 ABLIC Inc.

STEP-UP, SUPER-LITTLE PACKAGE, PWM/PFM PWM/PFM REGULATOR DE COMUTAÇÃO DO CABELO DE COMUTAÇÃO

A série S-8363 é um regulador de comutação step-up CMOS que consiste em uma fonte de tensão de referência, um circuito de oscilação, um amplificador de erro, um circuito de compensação de fase, um circuito de limite de corrente,e um circuito de arranque.

Devido à operação do controle de comutação PWM / PFM, os pulsos são ignorados durante a operação de carga leve e a série S-8363 evita a diminuição da eficiência causada pela corrente de funcionamento do IC.

Características

• Baixa tensão de funcionamento: arranque garantido a partir de 0,9 V (IOUT = 1 mA)
• Frequência de oscilação: 1,2 MHz
• Faixa de tensão de entrada: 0,9 V a 4,5 V
• Corrente de saída: 300 mA (VIN = 1,8 V, VOUT = 3,3 V)
• Voltagem de referência: 0,6 V±2,5%
• Eficiência: 85%
• Função de arranque suave: 1,2 ms.
• Baixo consumo de corrente: durante a desligação, 95 μA tip.
• Relação de carga: PWM / PFM comutação de controlo max.88%
• Função de desligamento: consumo de corrente durante o desligamento máximo de 3,0 μA.
• Circuito de limite de corrente: limita o valor máximo da corrente do inductor
• MOS FET de potência Nch sobre a resistência: 0,25 Ω tip.
• Função de arranque: Função com pulso fixo sob tensão VOUT igual ou inferior a 1,4 V
• Sem chumbo, Sn 100%, sem halogênio*1

Aplicações

• MP3 players, players de áudio digital
• Câmeras digitais, GPS, transceptor sem fio
• Dispositivos portáteis
