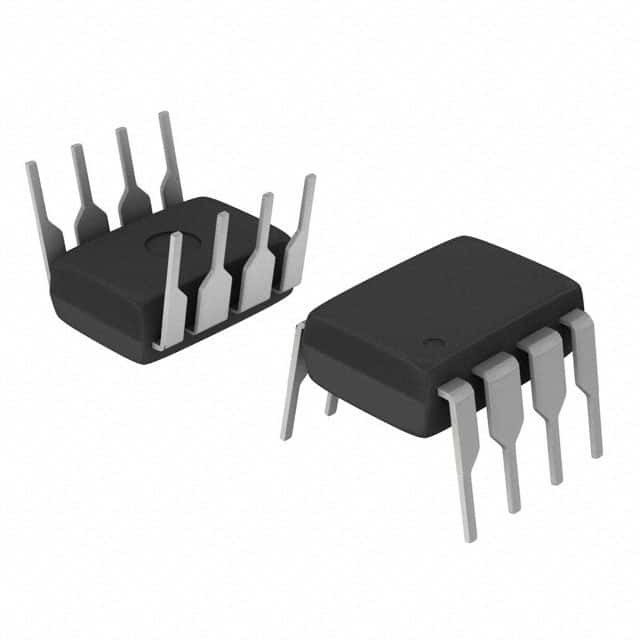

MAX680CPA+ IC REG CHARGE BOMBA 2VIN 8DIP Analog Devices Inc./Maxim Integrated

Descrição geral

O MAX680/MAX681 são conversores de tensão monolíticos, CMOS, duplos de carga-bomba que fornecem saídas de ±10V a partir de uma tensão de entrada de +5V.O MAX680/MAX681 fornece tanto uma bomba de carga positiva step-up para desenvolver +10V de entrada +5V e uma bomba de carga invertida para gerar a saída -10VAmbas as partes têm um oscilador de 8kHz no chip.e o MAX680 requer quatro condensadores externos para produzir tensões positivas e negativas de uma única fonte.
As impedanças da fonte de saída são tipicamente de 150Ω, fornecendo correntes de saída úteis de até 10mA.A baixa corrente quiescente e alta eficiência tornam este dispositivo adequado para uma variedade de aplicações que precisam de voltagens positivas e negativas geradas a partir de uma única fonte.
O MAX864 / MAX865 também é recomendado para novos projetos. O MAX864 opera a até 200 kHz e usa capacitores menores. O MAX865 vem no pacote μMAX menor.

Características

* 95% de eficiência de conversão de tensão
* Eficiência de conversão de energia de 85%
* Faixa de tensão de +2V a +6V
* São necessários apenas quatro condensadores externos (MAX680)
* Não são necessários condensadores (MAX681)
* Corrente de alimentação de 500 μA
* Design CMOS monolítico

Aplicações

O MAX680/MAX681 pode ser utilizado onde quer que uma fonte de alimentação singlepositive esteja disponível e onde for necessária tensão positiva e negativa.Aplicações comuns incluem a geração de ±6V a partir de uma bateria de 3V e a geração de ±10V a partir da fonte lógica padrão de +5V (para uso com circuitos analógicos)As aplicações típicas incluem:
±6V a partir de uma célula de lítio de 3 V
Instrumentos de mão
Sistemas de aquisição de dados
Medidores de painel
±10V a partir de uma fonte lógica de +5V
Equipamento a bateria
Fornecedores de alimentação de amplificadores operacionais
