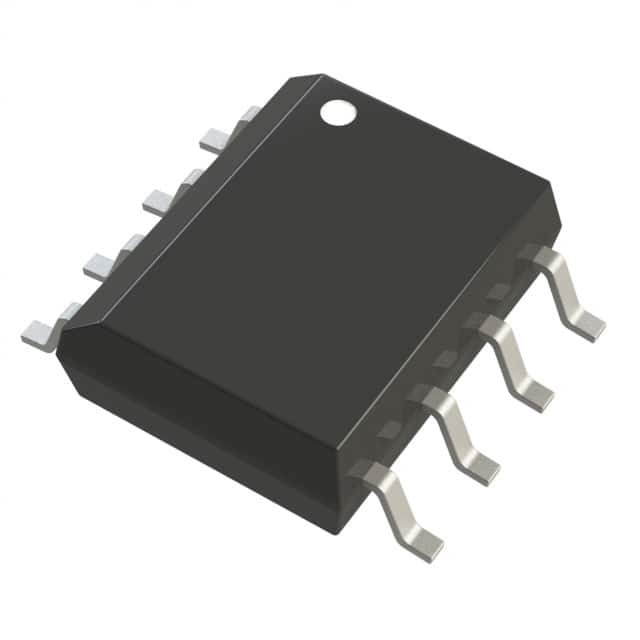

LTC1044ACS8#TRPBF IC REG CHARG PUMP INV 20MA 8SOIC Analog Devices Inc

Descrição

O LTC1044A é um conversor de tensão CMOS monolítico com condensador comutado.O LTC1044A fornece várias funções de conversão sem o uso de inductoresA tensão de entrada pode ser invertida (VOUT = VIN), duplicada (VOUT = 2VIN), dividida (VOUT = VIN/2) ou multiplicada (VOUT = ± nVIN).

Características

■ Faixa de tensão de 1.5V a 12V da fonte de alimentação
■ 13V Máxima potência absoluta
■ 200 μA Corrente máxima de alimentação sem carga a 5 V
■ Pin de reforço (Pin 1) para frequência de comutação mais elevada
■ 97% de eficiência mínima de conversão de tensão em circuito aberto
■ 95% de eficiência mínima de conversão de potência
■ IS = 1,5μA com alimentação de 5V Quando OSC Pin = 0V ou V +
■ Aumentar a alta tensão para ICL7660/LTC1044

Aplicações

■ Conversão de fontes de 10 V para ± 10 V
■ Conversão de fontes de alimentação de 5 V para ± 5 V
■ Divisão de tensão precisa: VOUT = VIN/2 ±20ppm
■ Multiplicação da tensão: VOUT = ±nVIN
■ Distribuidor de abastecimento: VOUT = ±VS/2
■ Aplicações automotivas
■ Sistemas de baterias com adaptadores/carregadores de parede de 9 V
